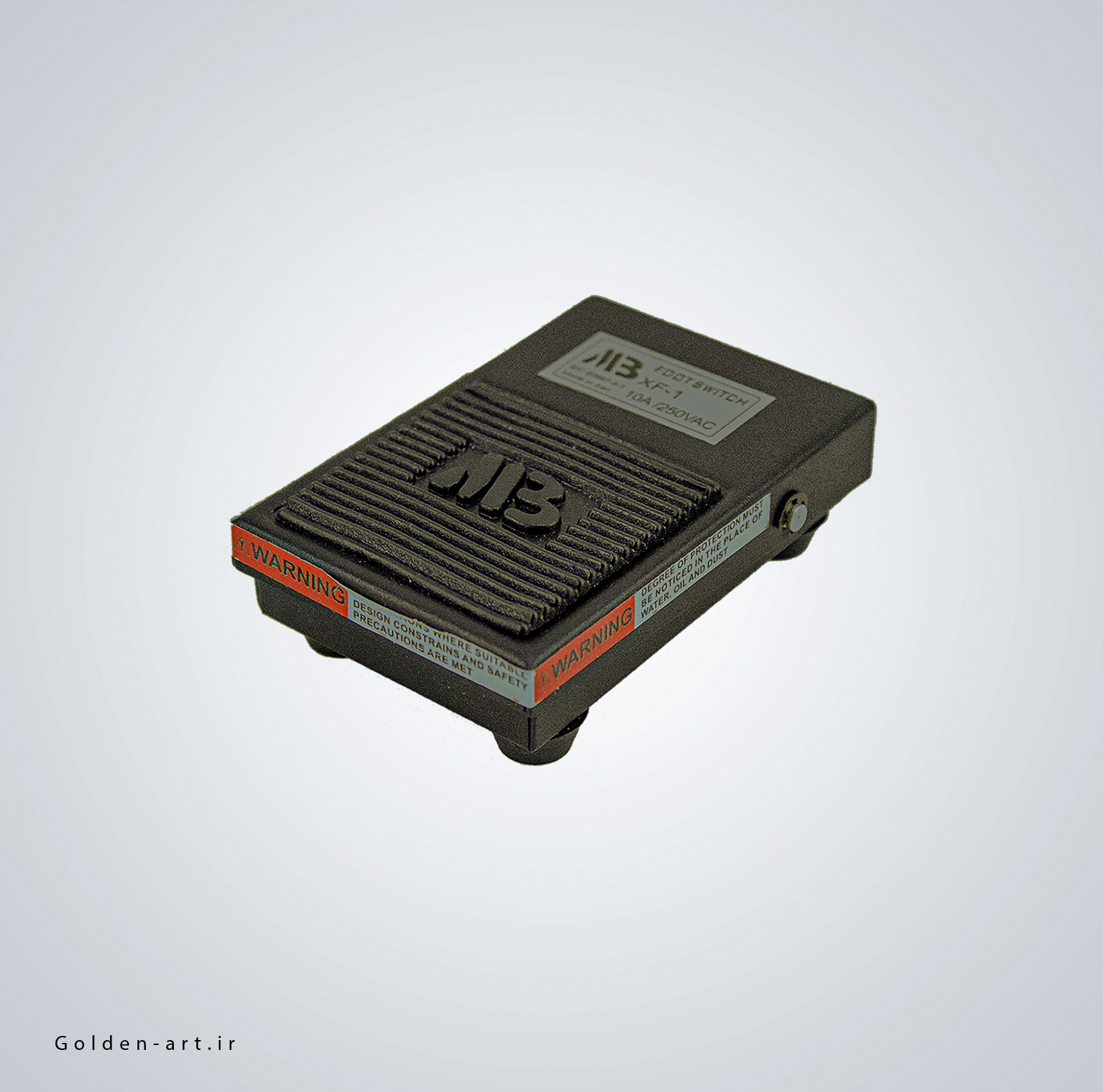

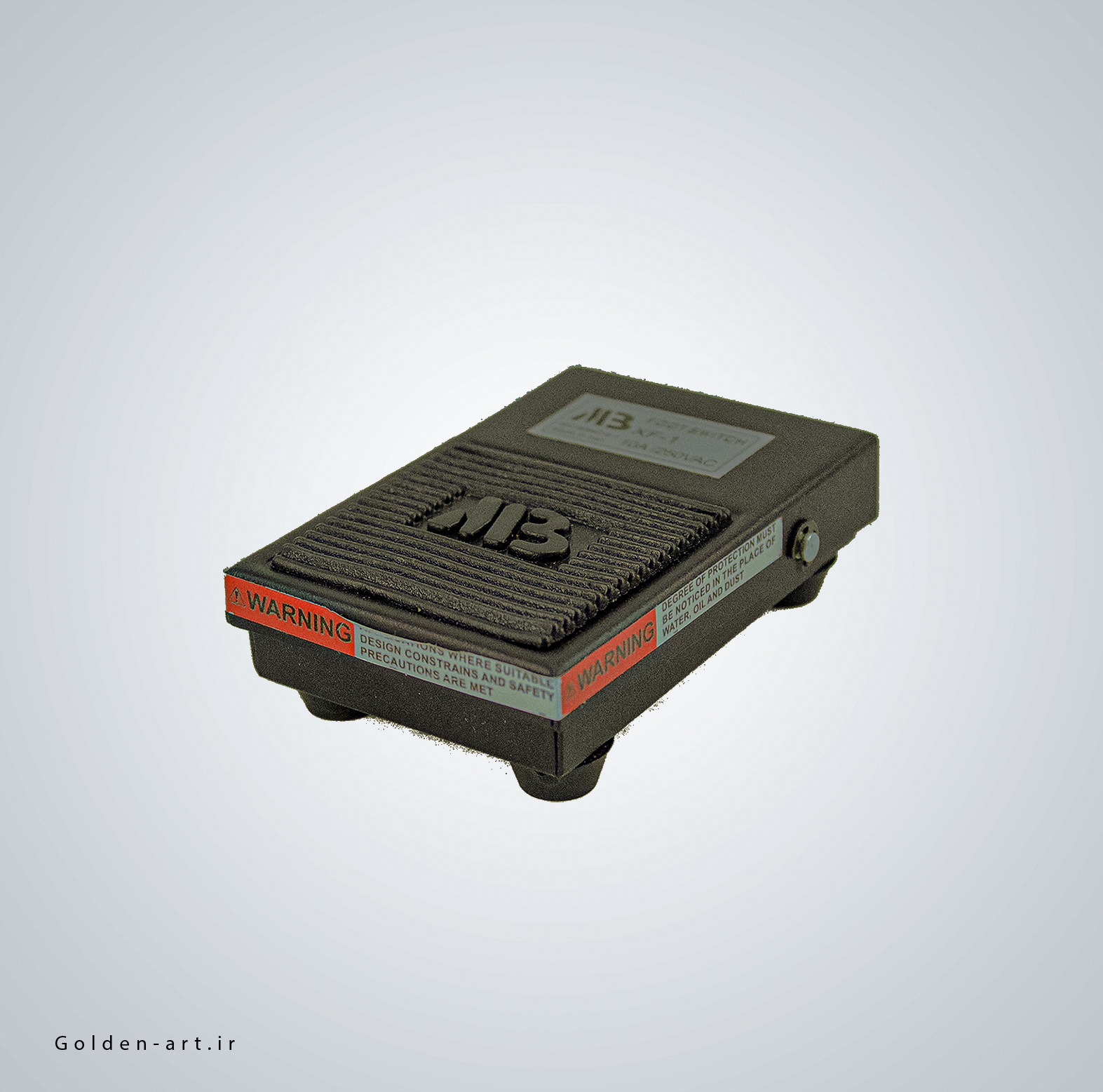

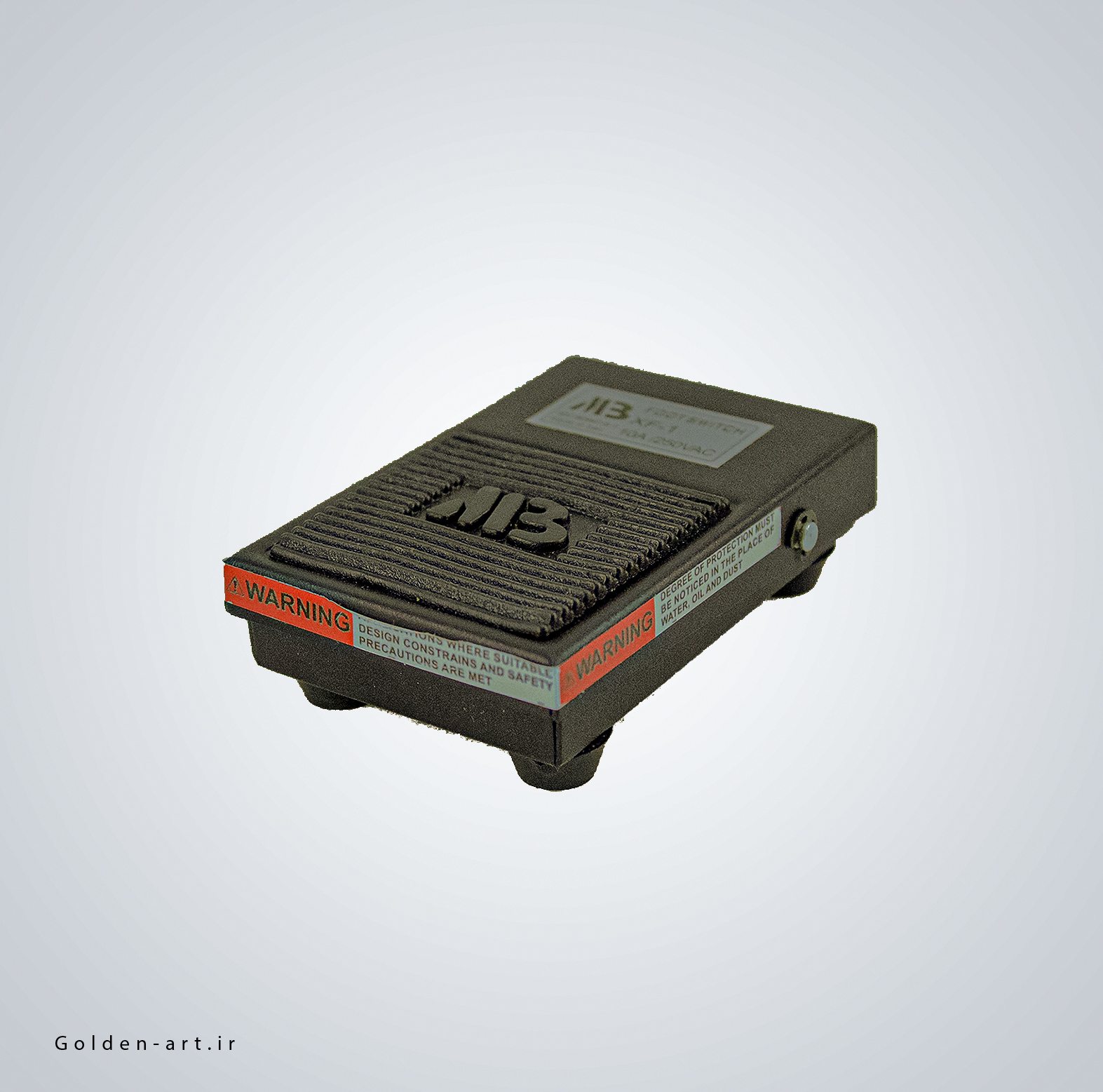

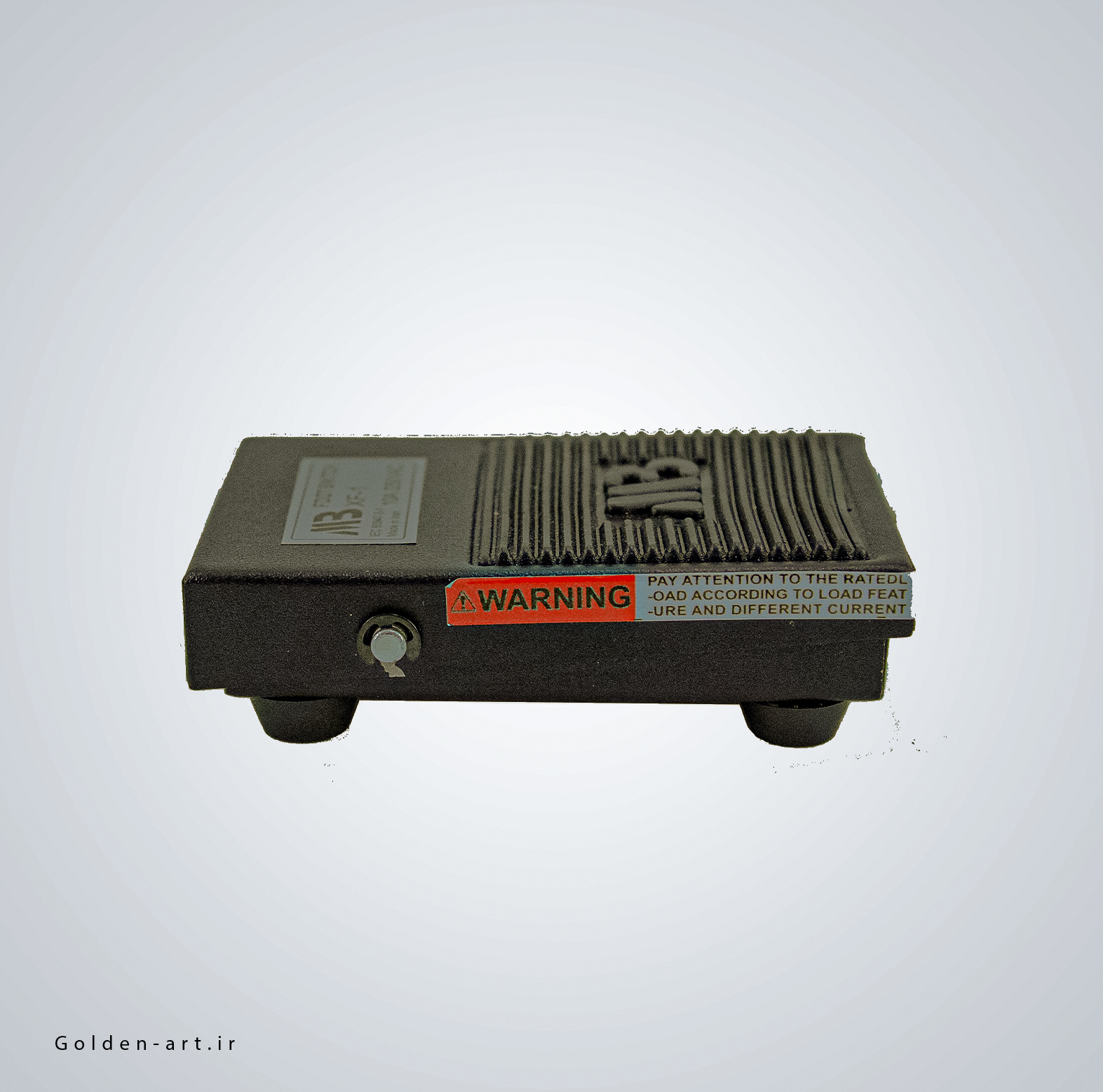

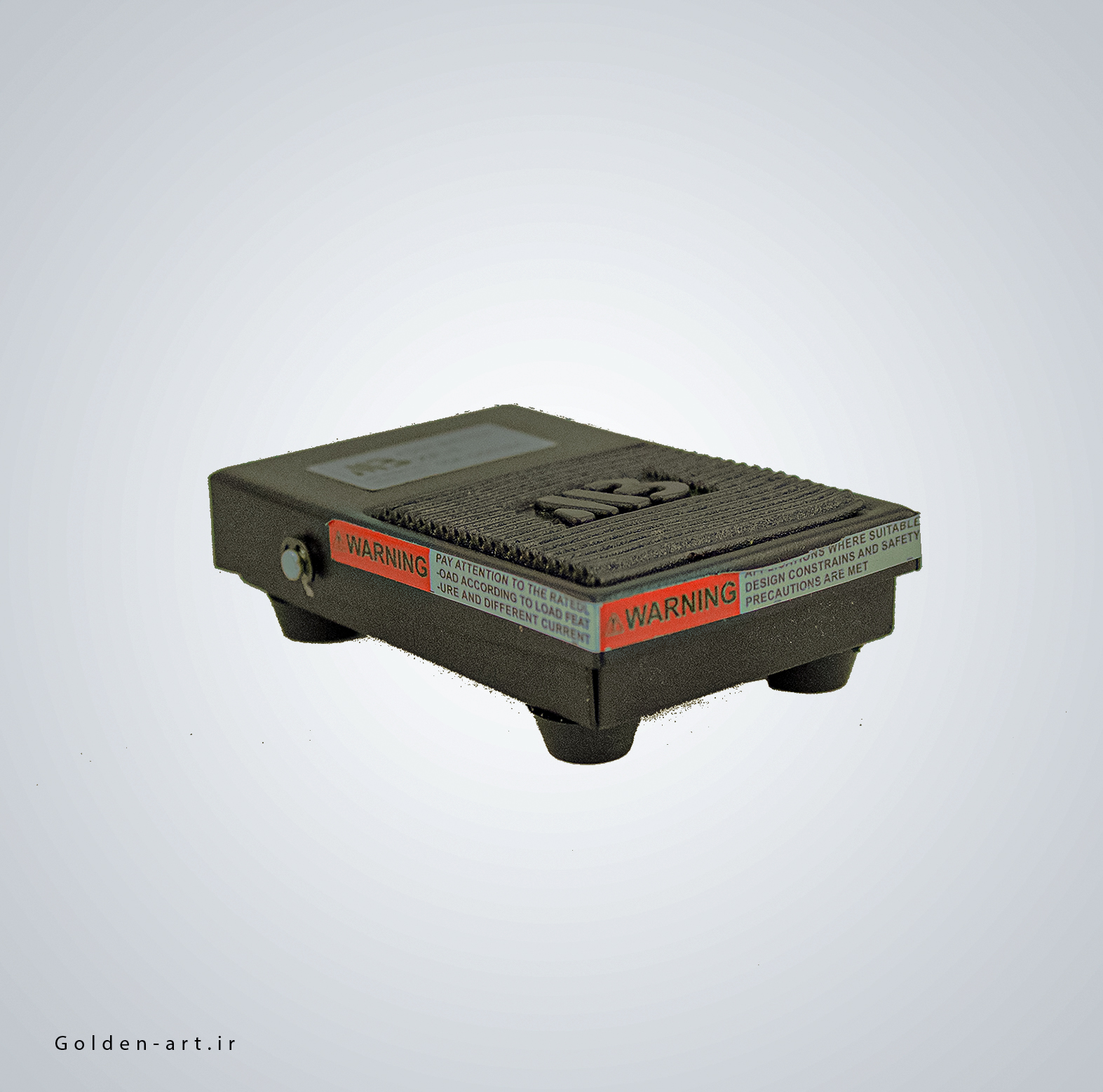

پدال الکتریکی لیزر فیبر مدل FX-0149، در ظاهر شاید فقط یک قطعهٔ کوچک ساده به نظر برسد، اما در پس این بدنهٔ نسبتاً جمع‌وجور، مجموعه‌ای از طراحی‌های مهندسی دقیق و اندیشه‌های کاربردی نهفته است. این پدال، در حقیقت، حکم یک میانجی هوشمند را برای اپراتور دستگاه‌های لیزر ایفا می‌کند؛ میانجی‌ای که با تبدیل فشار ملایم پا به فرمان الکتریکی روشن یا خاموش کردن لیزر، علاوه بر سهولت کار، ضریب بهداشت و ایمنی را نیز تا حد قابل‌توجهی بالا می‌برد. در ادامه، به شرح ابعاد گوناگون این محصول به صورت مفصل و به سبکی تا حدی ادبی خواهیم پرداخت:

۱. زبان طراحی و هدف وجودی

در نخستین نگاه، بدنهٔ پدال FX-0149 از جنس پلاستیک فشردهٔ تقویت‌شده (غالباً پلی‌پروپیلن یا پلی‌کربنات فایبرگلاس) شکل گرفته که مقاومت مناسبی در برابر ضربه و خمش نشان می‌دهد؛ ادامهٔ ماجرا اما، پرده از لایه‌های مختلفی کنار می‌زند. هدف اصلی این طراحی، فراهم آوردن راهکاری برای کنترل بدون تماس دست است؛ به‌ویژه در محیط‌های حساس پزشکی یا آزمایشگاهی که لمس نکردن سطح دستگاه برای جلوگیری از انتقال آلودگی و رعایت استریلیته اهمیت دارد. در محیط‌های صنعتی نیز، اپراتوری که دستانش پر از روغن یا گردوغبار است، می‌تواند بدون نگرانی از پاشیده شدن مواد زائد روی سطوح، با یک فشار سادهٔ پا، دستگاه را فعال یا غیرفعال کند.

۲. ساختار مکانیکی: ترکیبی از استحکام و نرمی حرکت

پدال FX-0149 در سطح رویی خود دارای سالید آلومینیومی آنودایز شده است که با ضخامت تقریباً ۲ میلی‌متری خود، ضمن استحکام در برابر سایش و خط‌وخش، جلوه‌ای از زیبایی مینیمال و صنعتی را نیز به کاربر هدیه می‌کند. این صفحهٔ آلومینیومی، با ضخامت و مقاومت مناسب، اجازه می‌دهد تا فشار پا به‌راحتی و بدون خم شدن بیش‌ازحد منتقل شود؛ در زیر همین سطح، یک لولا یا محور از جنس فولاد ضدزنگ (ST-304) قرار دارد که با مهارتی ویژه به بدنهٔ پلاستیکی متصل شده است. این لولا در عمل، امکان چرخش نرم و کنترل‌شدهٔ صفحهٔ رویی را فراهم می‌سازد؛ نه چنان شُل که حرکت بی‌دقت و لق‌زدن بی‌هدف رخ دهد، و نه چنان سفت که نیاز باشد نیروی زیادی صرف شود.

در عمق‌تر، یک فنر فشاری از جنس فولاد سخت‌شده واقع شده که پس از فشار دادن صفحهٔ آلومینیومی حدود ۱۰ میلی‌متر، آن را در سریع‌ترین زمان ممکن به حالت اولیه بازمی‌گرداند. این فنر به گونه‌ای طراحی شده که بازگشت پدال از حالت فشرده به آزاد، نه در کمال شدت و لرزش باشد که برای پای کاربر آزاردهنده شود، و نه در کمال ضعف که انگار فنر کارایی لازم را ندارد؛ بلکه حالتی میانه‌رو را در بازگشت ایجاد می‌کند تا اپراتور حس پایداری و تداوم عملکرد را در هر بار فشردن تجربه کند.

۳. سیستم کنتاکت و مدار الکتریکی: مرکبی از دقت و دوام

در قلب این پدال، کنتاکت‌های SPST (قطع/وصل یک‌طرفه) با روکش نقره‌ای قرار گرفته‌اند. روکش نقره‌ای به علت هدایت الکتریکی بسیار بالا و مقاومت کم در برابر اکسیداسیون، عمر مفید تعداد سیکل‌های قطع و وصل را تا حد چشمگیری افزایش می‌دهد. هنگامی که صفحهٔ بالا توسط پا فشار داده می‌شود، این کنتاکت‌ها فشرده شده و مدار الکتریکی بسته می‌شود؛ با رها‌سازی پدال، فنر فشاری عمل بازگرداندن را انجام داده و کنتاکت‌ها به حالت اولیه بازمی‌گردند.

– مقاومت تماس (Contact Resistance) این کنتاکت‌ها، پس از مرحلهٔ مونتاژ و آزمون اولیه، کمتر از 50 میلی‌اهم است که به معنای حداقل افت ولتاژ و جریان در هنگام عبور از پدال است.
– ولتاژ تست عایق (Dielectric Withstand Voltage) برای فاصلهٔ دو سر کنتاکت و بدنه، برابر با 1500VAC برای یک دقیقه تعیین شده، تا در وقوع نوسانات گذرا یا اتصال نادرست، هیچ جرقهٔ داخلی یا شوک الکتریکی روی بدنه رخ ندهد.
– مقاومت عایق‌بندی (Insulation Resistance) نیز بالاتر از 100 مگااهم در 500VDC است؛ یعنی در حالت بدون فعال‌سازی، هیچ جریانی از پدال عبور نمی‌کند و بدنهٔ پدال عایق کامل در برابر برق شهری 220VAC است.

عمر الکتریکی پدال نیز چیزی در حدود 100,000 سیکل قطع و وصل تحت بار نامی (5A در 220VAC برای بارهای مقاومتی) تخمین زده شده؛ به این معنا که اگر روزانه هزار بار از پدال استفاده شود، حتی پس از 100 روز نیز از پایداری عملکرد آن نباید کاسته شود—مگر آنکه در محیط‌های بسیار آلوده یا رطوبت بالا نصب شده و کنتاکت‌ها دچار خوردگی گردند.

۴. کابل و اتصالات: تضمین انتقال امن برق

خروجی پدال، یک کابل دو سیمه با هادی مسی AWG 18 است که عایق PVC مقاوم به دمای تا 80°C دارد. این کابل به طول تقریباً 1.5 متر (± 5 سانتی‌متر) طراحی شده تا برای نصب‌های معمول در محیط‌های صنعتی و آرایش‌های پزشکی مناسب باشد. دو سیم درون این کابل به رنگ‌های استاندارد سیم‌کشی (قهوه‌ای به عنوان فاز و آبی به عنوان نول) پوشش داده شده تا در هنگام اتصال به ترمینال‌های برق، خطای انسانی به حداقل برسد. در نسخه‌های سفارشی نیز می‌توان درخواست کابل با کانکتورهای DIN 5 پین یا XLR 3 پین نمود تا به سادگی به تجهیزات خاص وصل شود.

در لحظهٔ فشردن پدال، در کسری از ثانیه ارتباط الکتریکی شکل می‌گیرد و بدون نیاز به نگه داشتن دکمه‌ای با دست، کاربر می‌تواند دست‌هایش را آزاد نگه داشته و به راحتی به سایر ابزارها یا قطعات در حال کار رسیدگی کند. این ویژگی، به‌ویژه در عمل‌های جراحی لیزری یا عملیات دقیق الکترونیکی، یک نقطهٔ قوت اساسی به حساب می‌آید.

۵. ابعاد، نصب و سازگاری مکانیکی

پدال FX-0149 از منظر ابعاد، به گونه‌ای طراحی شده که تقریباً تمامی تجهیزات استانداردی که جایگاه پدال ۸۰×۱۴۰ میلی‌متر دارند، پذیرای آن باشند. ابعاد صفحهٔ رویی پدال حدود ۱۴۰×۸۰×۳۵ میلی‌متر است و پایهٔ زیرین آن تنها ۸۰×۸۰ میلی‌متر جا می‌گیرد. بنابراین به راحتی می‌توان در میزها، کابینت‌ها یا کف‌آلاتی که چهار حفره برای پیچ M4 دارند، آن را مستقر کرد.

– سوراخ‌های نصب (Mounting Holes) در زیر پدال با فاصله‌مرکز تا مرکز 110×60 میلی‌متر طراحی شده‌اند تا با پیچ‌های M4 به سریع‌ترین شکل ممکن روی باکس یا شاسی دستگاه فیکس شوند.
– ساختار ضدلغزش زیر پدال، با استفاده از پدهای لاستیکی کوچک یا واشرهای ضدلرزش، تضمین می‌کند که در اثر فشار پا، پدال از جای خود جابجا نشود و در محل ثابت باقی بماند.
– سطح رویهٔ پدال همچنین دارای پوشش شیاردار است تا زیر پای کاربر، حسی مطمئن از لغزش نداشته باشد.

چنین ترکیبی از ابعاد دقیق، پوشش ضدلغزش و سوراخ‌های استاندارد نصب، باعث می‌شود که پدال به‌راحتی با انواع دستگاه‌های لیزر فیبر و تجهیزات برقی صنعتی یا پزشکی هماهنگ شده و بدون نیاز به تغییرات مکانیکی قابل توجه، در محل مورد نظر قرار گیرد.

۶. امکانات ایمنی و رعایت استانداردها

برای استفاده در محیط‌های پزشکی، آزمایشگاهی و صنعتی که ایمنی حرف اول را می‌زند، پدال FX-0149 مطابق با استانداردهای زیر تولید و آزموده شده است:

• استاندارد IEC/EN 61058-1 برای کلیدهای کوچک کنترل.

• گواهی CE (Low Voltage Directive) که بدان معناست پدال در برابر نوسانات ولتاژ تا حدودی مقاوم است و سطح ایمنی الکتریکی مطلوبی دارد.

• RoHS Compliant برای اطمینان از عدم به‌کارگیری مواد سمی یا آلوده‌کننده در ساختار پدال.

• در برخی نسخه‌های قابل سفارش، گواهی UL 61058-1 نیز ارائه می‌شود تا بازار آمریکای شمالی را نیز پوشش دهند.

همچنین، پدال فاقد هرگونه درپوش خاص ضدآب است، اما در صورتی که در محیط‌های مرطوب یا آلوده به مایعات استفاده شود، توصیه می‌شود توسط درپوش سیلیکونی یا محفظهٔ ضدآب IP54 پوشیده شود تا هیچ گونه رطوبت یا مایعی به درون بدنه نفوذ نکند.

۷. تجربهٔ کاربری و راحتی استفاده

روشی که طراحان برای ساخت این پدال در نظر گرفته‌اند، به گونه‌ای است که کاربر پس از اولین تماس با آن حس اعتماد به نفس و آرامش دریافت کند. زاوایهٔ مناسب صفحهٔ رویی—نه آن‌قدر باز که مچ پا دچار کشیدگی شود و نه آن‌قدر بسته که زانو درگیر شود—به اپراتور اجازه می‌دهد بدون خستگی و با زاویهٔ مطمئن، پدال را فشار دهد. نیروی لازم برای فعال‌سازی حدود ۳–۵ نیوتن (۰.۳–۰.۵ کیلوگرم‌نیرو) تعبیه شده تا حتی کسانی که از ناحیهٔ پا دچار ضعف مختصری هستند نیز بتوانند به راحتی از آن بهره ببرند.

وجود صفحهٔ آلومینیومی مشبک روی سطح، علاوه بر جنبهٔ زیبایی‌ای که به ترکیب بصری دستگاه می‌بخشد، مانع از لیز خوردن لاستیک کفش روی سطح می‌شود. این حس اطمینان‌بخش، در محیط‌های حساس مثل اتاق عمل یا آزمایشگاه‌های شیمیایی که ممکن است دستکش یا کفش بیمارستانی کمی لیز باشد، اهمیت دوچندانی دارد.

۸. نگهداری، سرویس و عمر مفید

در پایان باید اشاره کنیم که نگهداری صحیح این پدال، نقشی کلیدی در تضمین طول عمر آن ایفا می‌کند. سازندگان توصیه می‌کنند:

• هر ۶ ماه یک‌بار، سطح رویی و زیرین پدال را با پارچهٔ نخی خشک یا هوای فشرده تمیز کنید تا گردوغبار و آلودگی‌ها از لولا و فنر داخلی دور شود.

• هر ۱۲ ماه یک‌بار، بررسی کنید که فنر فشاری هنوز خاصیت ارتجاعی خود را حفظ کرده باشد؛ در صورتی که بازگشت صفحه کندتر از حد معمول شد، اقدام به تعویض فنر نمایید.

• کنتاکت‌های داخلی را پس از 50,000 سیکل قطع و وصل تحت بار، با محلول‌های پاک‌کنندهٔ الکترونیکی بدون اثر مضر (مانند الکل ایزوپروپیل خالص) تمیز کنید تا از اکسیده شدن و افت هدایت جلوگیری شود.

• اگر در محیط‌هایی با رطوبت بالا یا گردوغبار سنگین کار می‌کنید، حتماً از فیلتر گردوغبار در مسیر ورودی هوا استفاده کنید و فواصل زمانی تمیزکاری را به نصف کاهش دهید تا از رسوب ذرات روی سیم‌پیچ‌ها و بلبرینگ جلوگیری شود.

با رعایت این نکات ساده، می‌توانید انتظار داشته باشید که پدال FX-0149 بیش از ۲۰۰,۰۰۰–۳۰۰,۰۰۰ سیکل فشردن بدون کوچک‌ترین افت عملکرد به کار خود ادامه دهد و در نتیجه، توأمان دوام و اطمینان را تجربه کنید.

پدال لیزر فیبر FX-0149 فراتر از یک جعبهٔ کلید ساده است؛ گویی بخشی از یک ارکستر نامرئی باشد که در هماهنگی با دستگاه لیزر و محیط پیرامون، نغمهٔ ایمنی، بهداشت و دقت را می‌نوازد. از طراحی ارگونومیک و ساختار آلومینیومی تا کنتاکت‌های روکش‌نقره و فنر بازگشتی بی‌نقص، هر جزئیات در این محصول نمایانگر دقت مهندسی و درک عمیق نیازهای کاربران حرفه‌ای است.

چه در اتاق عمل بیمارستان، چه در مستقیم‌ترین نقطهٔ خط تولید صنعتی، یا در سکوت مطلق یک لابراتوار تحقیقاتی، این پدال همانند یک دستیار صمیمی و بی‌صدا، سلامت دست‌های پرکار شما را فراهم می‌کند و دستگاه لیزرِ گران‌بهایتان را در لحظه‌ای که بدان نیاز دارید، آمادهٔ پرتاب پرتو خواهد کرد. با یک سال گارانتی و خدمات پس از فروش معتبر، می‌توانید با اطمینان خاطر از ایده‌آل بودن انتخاب خود لذت ببرید و سالیان طولانی، شاهد عملکرد بی‌نقص و همراهی‌اش در مسیر کار حرفه‌ای‌تان باشید.
