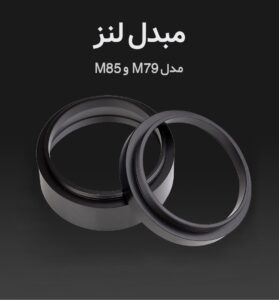

مبدل لنز
Lens Converter
- نصب آسان بدون نیاز به ابزار خاص
- دقت بالا و حفظ کیفیت حکاکی
- مقاوم در برابر آسیب‌های فیزیکی و تغییرات دمایی
- کاهش هزینه‌ها با عدم نیاز به تعویض تجهیزات
- مناسب برای: دستگاه‌های لیزری با رزوه M79 که نیاز به استفاده از لنزهای رزوه M85 دارند.
- نکته: نیاز به لنزهای F-Theta با رزوه M85 برای عملکرد بهینه.
محصولات مشابه
حراج!
معرفی کامل مبدل لنز
معرفی کلی محصول:

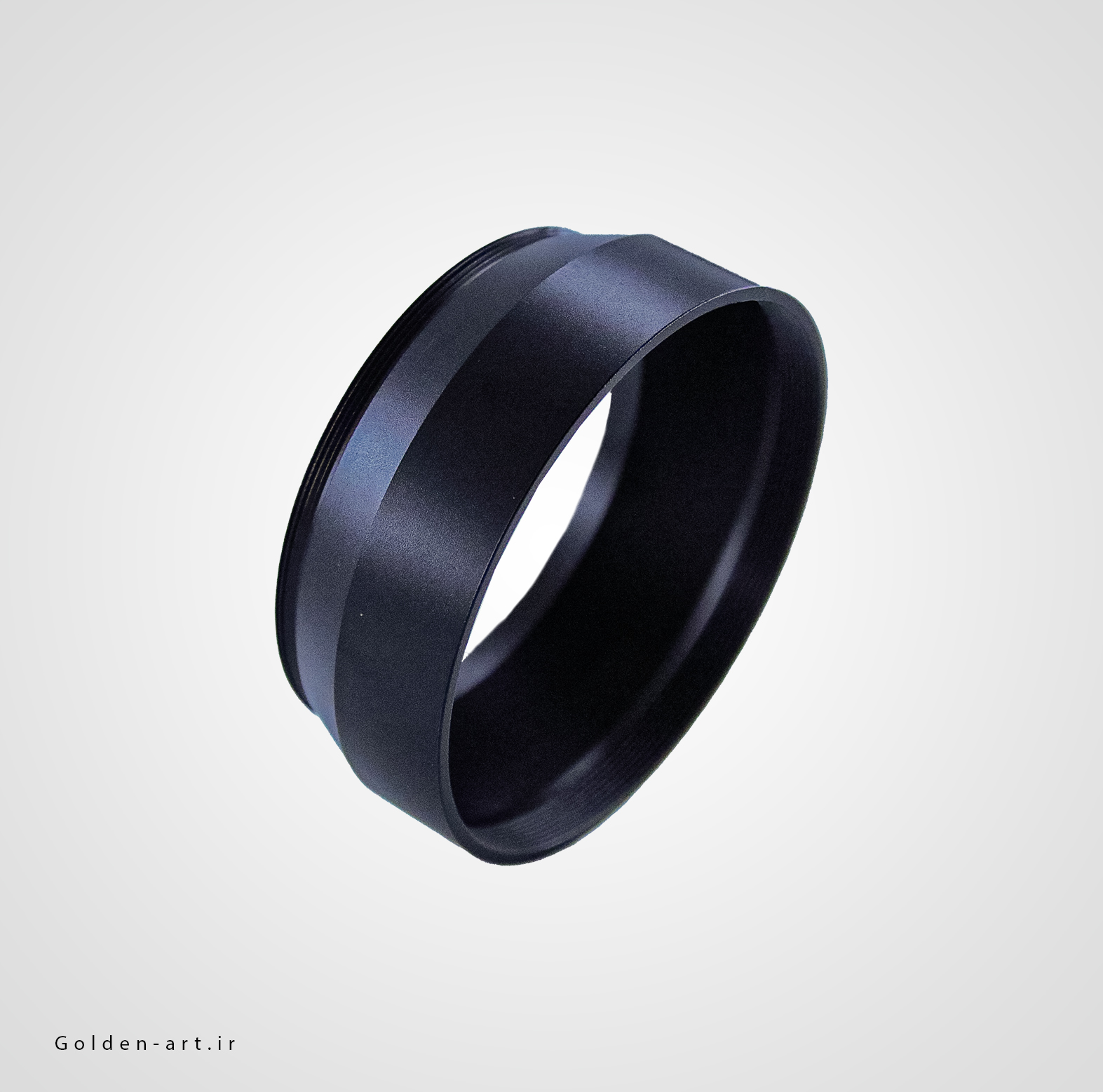

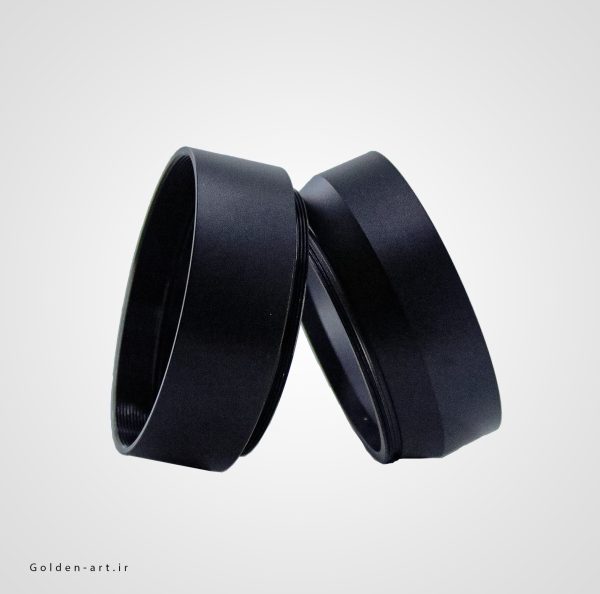

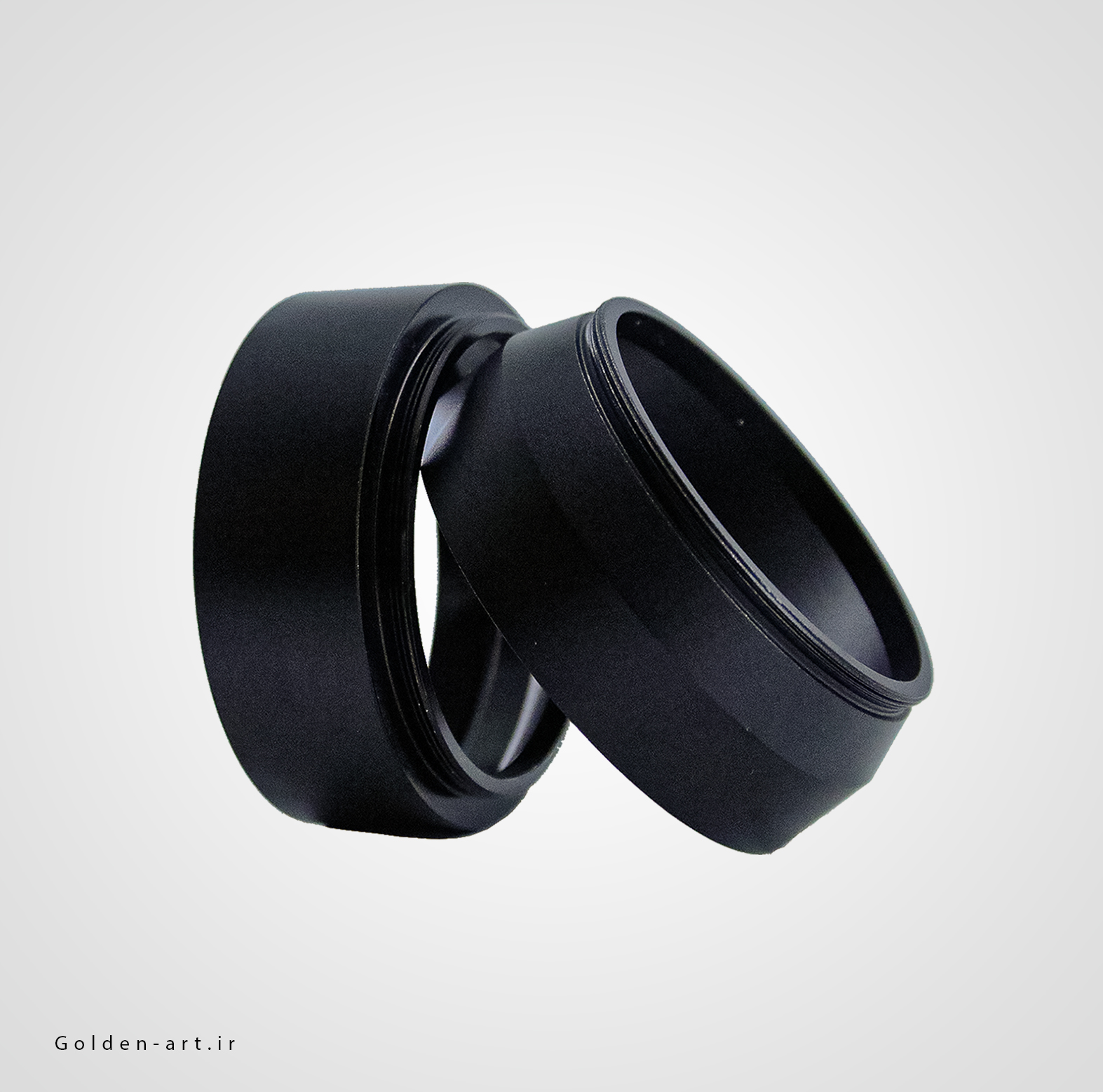

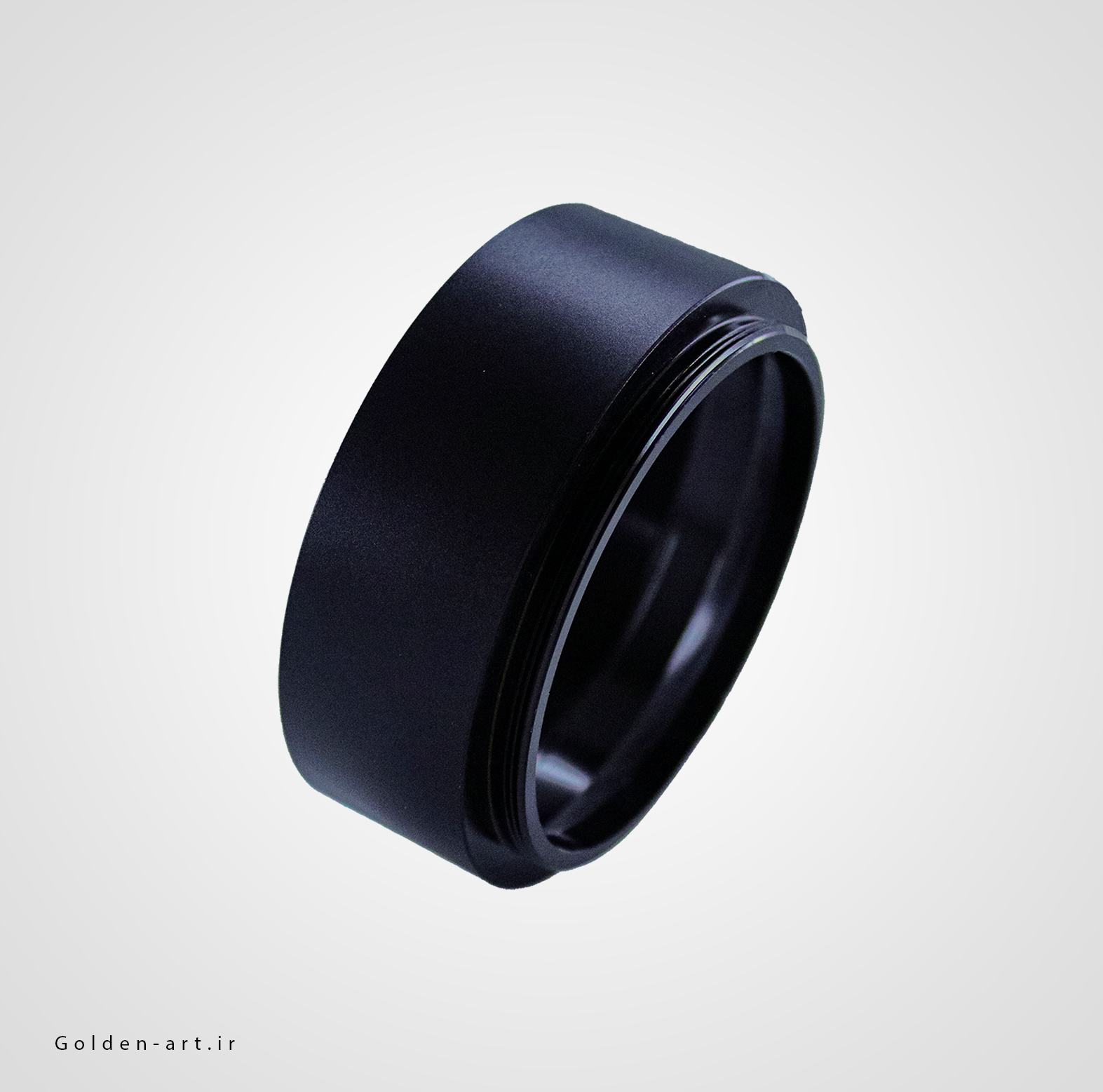

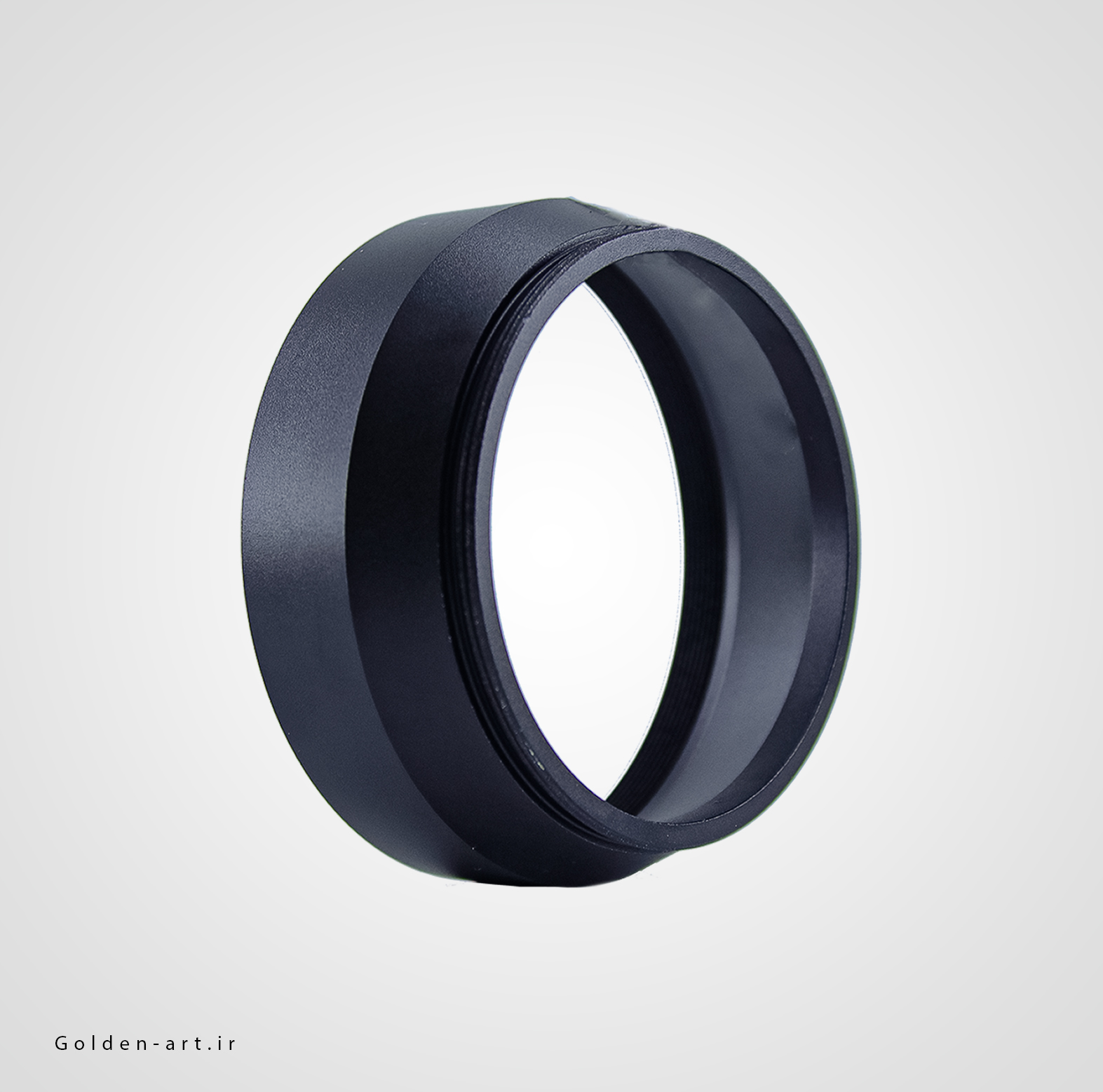

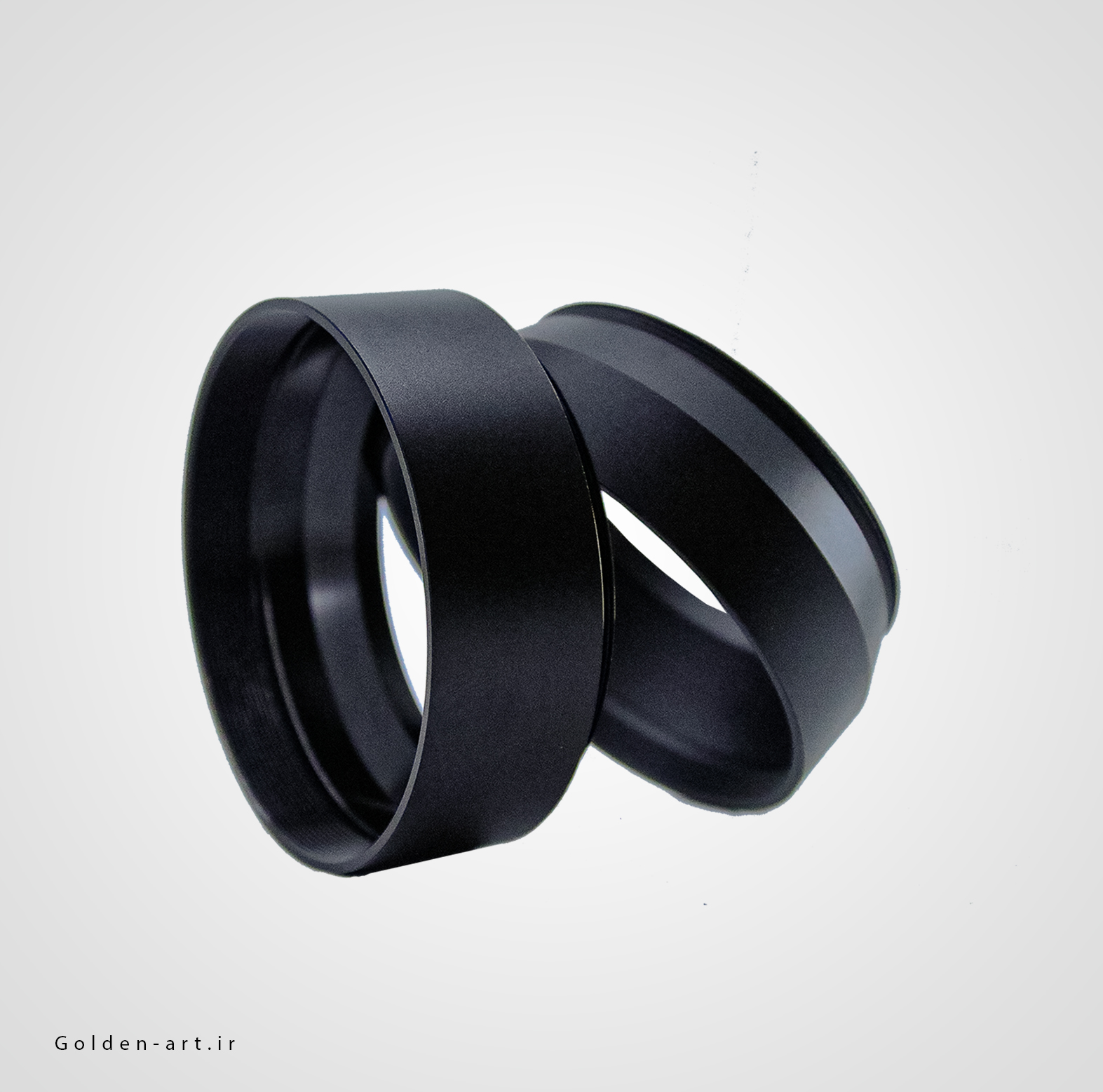

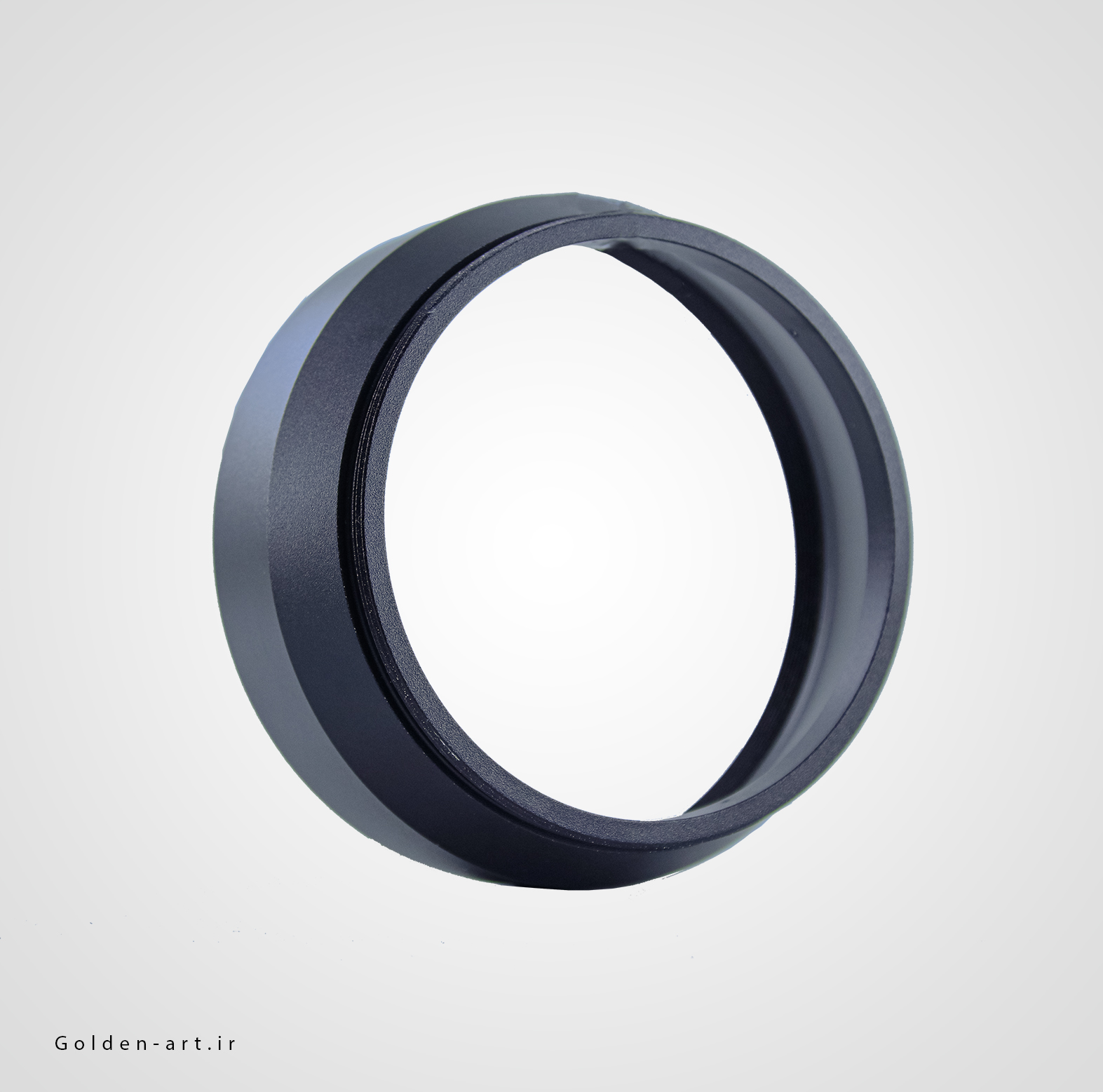

حلقه مبدل لنز (Lens Adapter Ring) مدل M79 به M85، قطعه‌ای مکانیکی است که برای اتصال لنزهایی با قطر رزوه متفاوت به دستگاه‌های حکاکی لیزری (Fiber Laser Marking Machines) طراحی شده است.
کاربرد اصلی:
حلقه مبدل لنز (Lens Adapter Ring) مدل M79 به M85، قطعه‌ای مکانیکی است که برای اتصال لنزهایی با قطر رزوه متفاوت به دستگاه‌های حکاکی لیزری (Fiber Laser Marking Machines) طراحی شده است.

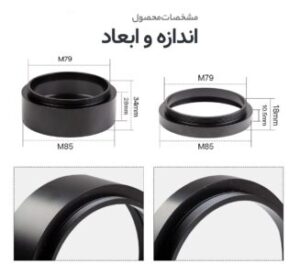

مشخصات فنی مهندسی | M79 to M85 Scan Lens Adapter Ring
نام محصول: Scan Lens Adapter Ring
مدل: M79-F to M85-M
کاربری: اتصال لنزهای دارای رزوه M85 به اسکنر یا گالوو هد با ورودی M79
رزوه داخلی (Female): M79 × 1.5
رزوه خارجی (Male): M85 × 1.5
متریال ساخت: Precision-machined Aluminum Alloy (آلومینیوم مهندسی‌شده با ماشین‌کاری دقیق)
پرداخت سطح: Anodized Black Finish (برای مقاومت در برابر خوردگی و اکسید شدن)
ضخامت بدنه: متغیر (عموماً بین 15 تا 30 میلی‌متر، قابل انتخاب بر اساس نوع لنز)
قطر خارجی: حدود 85 میلی‌متر
قطر داخلی: حدود 79 میلی‌متر
وزن تقریبی: حدود 30 الی 70 گرم (بسته به ضخامت)
ویژگی‌های ساختاری مهندسی:
- Thread Pitch دقیق: برای اتصال محکم بدون لق‌زدگی یا جابه‌جایی در فرآیند حکاکی با سرعت بالا
- Precision Alignment: تراز دقیق اپتیکی بین لنز و گالوو جهت حفظ کیفیت فوکوس و مسیر پرتو
- قابلیت تحمل دمایی: مقاوم در برابر دمای عملکرد گالوو و لنزهای نوری هنگام کارهای سنگین صنعتی
- نصب بدون ابزار خاص: طراحی رزوه‌ای برای نصب و تعویض سریع و آسان بدون نیاز به آچار یا فیکسچر خاص
کاربرد تخصصی حلقه مبدل لنز مدل M79 به M85
این حلقه مبدل، یک واسط مکانیکی دقیق بین لنزهای نوری F-Theta و گالوو اسکنرهای لیزری است که رزوه‌ی اتصال غیر همسان دارند. در بسیاری از سیستم‌های مارکینگ لیزری، به دلیل تنوع برندها و مدل‌ها، قطر رزوه‌ی اتصال لنزها با ورودی اپتیکی گالوو (Scan Head) هم‌خوانی ندارد.
این محصول دقیقاً برای حل این مشکل مهندسی شده و موارد استفاده آن عبارت است از:
- اتصال لنزهای F-Theta با رزوه M85 به گالوو هدهایی با دهانه M79، بدون افت دقت در تنظیم فاصله کانونی و زاویه تابش پرتو.
- یکپارچه‌سازی اپتیکال سیستم حکاکی لیزری بدون نیاز به تعویض اجزای اصلی یا پرداخت هزینه اضافی برای لنز یا هد جدید.
- استفاده در خطوط تولید صنعتی برای تطبیق اجزای نوری مختلف، هنگام ارتقاء سیستم یا تعویض لنز متناسب با کاربرد متفاوت (مثلاً تغییر در میدان دید یا فاصله کاری).
- حفظ هم‌راستایی پرتو لیزر با محور نوری سیستم برای جلوگیری از اعوجاج، افت وضوح یا ناهماهنگی در حکاکی پرسرعت.
این محصول مناسب چه کسانی است؟
- اپراتورهای دستگاه لیزر فایبر (Fiber Laser Operators):
برای کسانی که با دستگاه‌های مارکینگ لیزری کار می‌کنند و نیاز به استفاده از لنزهای متفاوت با دهانه‌های غیرسازگار دارند.
- مهندسان خطوط تولید صنعتی:
ویژه کسانی که در صنایع فلز، الکترونیک، خودروسازی یا بسته‌بندی وظیفه بهینه‌سازی سیستم‌های اپتیک-مکانیک را دارند.
- تکنسین‌های تعمیر و نگهداری دستگاه‌های لیزر:
افرادی که در فرآیند نگهداری، تعویض یا ارتقاء اجزای اپتیکی دستگاه‌های لیزر فعالیت می‌کنند.
- تولیدکنندگان و مونتاژکاران دستگاه‌های سفارشی لیزری:
مناسب برای شرکت‌ها و افرادی که سیستم‌های لیزر را به‌صورت سفارشی طراحی یا مونتاژ می‌کنند و نیاز به انطباق اجزای مختلف دارند.
- کاربران حرفه‌ای حوزه حکاکی و مارکینگ دقیق:
برای کسانی که کیفیت مسیر پرتو و هم‌راستایی لنز با گالوو برایشان اهمیت ویژه‌ای دارد.
این محصول مکمل چه تجهیزاتی است؟
لنزهای F-Theta با رزوه M85:
این مبدل امکان نصب این لنزها را روی سیستم‌هایی با دهانه متفاوت (M79) فراهم می‌سازد.
Galvo Scanner با ورودی رزوه M79:
مکمل اسکنرهایی است که به طور پیش‌فرض برای لنزهایی با قطر رزوه کوچک‌تر طراحی شده‌اند.
دستگاه‌های مارکینگ و حکاکی لیزری (Fiber / CO₂ / UV):
در مواقعی که نیاز به تغییر میدان دید یا فاصله کاری باشد، این مبدل اتصال لنز مناسب را ممکن می‌سازد.
چه محصولاتی مکمل این حلقه مبدل هستند؟
- لنزهای اسکن دقیق (High-precision F-Theta Lenses):
برای استفاده از مبدل، نیاز به لنزهایی با رزوه خارجی M85 دارید.
- Galvo Headهای استاندارد یا سفارشی‌سازی‌شده با رزوه داخلی M79:
این نوع گالووها به کمک حلقه مبدل قابلیت نصب لنزهای بزرگ‌تر را پیدا می‌کنند.
- نگهدارنده لنز یا Bracket قابل تنظیم:
برای حفظ تعادل و تراز دقیق لنز پس از نصب حلقه مبدل.
- سیستم‌های خنک‌کننده یا حفاظ اپتیکی:
در سیستم‌های صنعتی که حرارت یا گرد و غبار بالاست، برای محافظت از اجزای اپتیکی نصب‌شده بر بستر مبدل استفاده می‌شود.
نکته فنی مهم
حلقه مبدل M79 به M85 با تلرانس بسیار دقیق رزوه‌کاری شده است تا از هرگونه ناهم‌راستایی محوری (Axial Misalignment) یا خطای انحراف پرتوی لیزر (Beam Shift) جلوگیری شود.
این دقت بالا در ماشین‌کاری باعث حفظ کامل پیوستگی مسیر اپتیکی و جلوگیری از اعوجاج نوری در کاربردهای سرعت‌بالا مانند لیزر مارکینگ صنعتی می‌شود.
چرا این محصول ارزش خرید دارد؟
دقت بالای اپتیکی و مکانیکی:
حلقه مبدل با دقت بالا و ماشین‌کاری دقیق طراحی شده تا از هرگونه خطای نوری جلوگیری کند، این ویژگی باعث می‌شود که کیفیت حکاکی و مارکینگ لیزری بدون هیچ‌گونه کاهش در وضوح، افزایش یابد.
کاربرد گسترده و تطبیق‌پذیری:
این محصول یک راه‌حل مقرون به‌صرفه برای اتصال لنزهایی با رزوه M85 به دستگاه‌هایی با ورودی M79 است. این ویژگی باعث می‌شود که انعطاف‌پذیری بیشتری برای اپراتورها و تکنسین‌ها در انتخاب لنزهای مختلف فراهم شود.
کاهش هزینه‌ها:
با استفاده از این مبدل، نیازی به تعویض گالوو اسکنر یا لنزها نیست، که این موضوع هزینه‌های اضافی را به میزان قابل توجهی کاهش می‌دهد.
قابلیت نصب و استفاده آسان:
نصب این حلقه مبدل بسیار ساده است و نیاز به ابزار خاصی ندارد. این ویژگی باعث می‌شود که فرآیندهای تعمیر و نگهداری سریع و کم‌هزینه‌تر شوند.
مقاومت و دوام بالا:
ساخته‌شده از آلومینیوم مهندسی‌شده با پوشش آنودایز، این محصول در برابر خوردگی و تغییرات دما مقاوم است و طول عمر بالایی دارد.
حلقه مبدل M79 به M85 چیست؟
حلقه مبدل M79 به M85 یک قطعه مکانیکی است که برای اتصال لنزهای نوری F-Theta با رزوه M85 به گالوو اسکنرهایی با رزوه M79 طراحی شده است. این مبدل به کاربران این امکان را می‌دهد که لنزهای مختلف را بر روی دستگاه‌های لیزر خود نصب کنند، حتی اگر ورودی دستگاه با رزوه لنزهای انتخابی هم‌خوانی نداشته باشد.
این حلقه مبدل چه کاربردی دارد؟
این محصول به‌طور خاص برای اتصال لنزهای با رزوه M85 به دستگاه‌های گالوو با رزوه M79 طراحی شده و در دستگاه‌های لیزری برای حکاکی، مارکینگ و سایر کاربردهای نوری صنعتی استفاده می‌شود. هدف اصلی این مبدل جلوگیری از نیاز به تعویض لنزها و گالووها است.
چرا باید از حلقه مبدل استفاده کنم؟
اگر شما دستگاه لیزری با رزوه M79 دارید ولی نیاز به استفاده از لنزهایی با رزوه M85 برای دقت بیشتر یا کیفیت بهتر دارید، این مبدل به شما کمک می‌کند بدون نیاز به تغییر دستگاه، لنزهای مختلف را نصب کنید و از آنها استفاده کنید.
آیا نصب حلقه مبدل پیچیده است؟
خیر، نصب این حلقه مبدل بسیار ساده و بدون نیاز به ابزار خاصی است. تنها کاری که باید انجام دهید این است که حلقه مبدل را به درستی روی گالوو اسکنر و لنز نصب کنید.
این محصول برای چه دستگاه‌هایی مناسب است؟
این حلقه مبدل برای دستگاه‌های لیزر فایبر و CO₂ که دارای گالوو اسکنر با رزوه M79 هستند، مناسب است و به‌طور خاص برای کسانی که از لنزهای F-Theta با رزوه M85 استفاده می‌کنند، طراحی شده است.
آیا این محصول باعث کاهش کیفیت حکاکی می‌شود؟
نه، حلقه مبدل M79 به M85 به‌طور دقیق طراحی شده تا هیچ‌گونه تاثیری بر کیفیت حکاکی نداشته باشد. دقت بالای ماشین‌کاری و مواد مقاوم این محصول باعث حفظ کیفیت پرتو لیزر و وضوح حکاکی می‌شود.
آیا حلقه مبدل به‌تنهایی کافی است؟
برای استفاده بهینه از این مبدل، نیاز به لنزهای مناسب F-Theta با رزوه M85 دارید. بنابراین، حلقه مبدل باید با این نوع لنزها ترکیب شود تا به بهترین عملکرد دست یابید.
این حلقه مبدل مقاوم است؟
بله، حلقه مبدل ساخته‌شده از آلومینیوم آنودایز شده است که در برابر آسیب‌های فیزیکی، خوردگی و تغییرات دمایی مقاوم است و طول عمر بالایی دارد.
آیا نیاز به ابزار خاصی برای نگهداری این محصول دارم؟
خیر، این محصول نیاز به نگهداری خاصی ندارد. تنها نکته‌ای که باید رعایت کنید این است که هنگام نصب و استفاده از آن، اطمینان حاصل کنید که به‌درستی تراز شده است تا از هرگونه خطا در عملکرد جلوگیری شود.

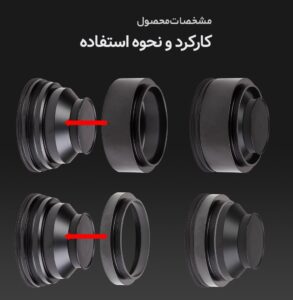

چگونه می‌توانم از این حلقه مبدل در دستگاه خود استفاده کنم؟
برای استفاده از این حلقه مبدل، کافی است که ابتدا آن را به رزوه M79 گالوو اسکنر خود و سپس به رزوه M85 لنز F-Theta متصل کنید. پس از اتصال، سیستم لیزر شما آماده به‌کار خواهد بود.
