درایور مدلTB6600
Driver Model TB6600
مدل: TB6600
جریان خروجی: حداکثر 4 آمپر
نوع موتور قابل اتصال: استپر موتور دو فاز
تعداد فاز خروجی: چهار فاز
وزن: 150 گرم
ولتاژ ورودی قابل‌قبول: 9 تا 42 ولت DC
قابل تنظیم: دارای کلیدهای DIP برای تنظیم جریان و میکرواستپ
سازگار با: آردوینو، PLC، رزبری‌پای و سیستم‌های اتوماسیون صنعتی
محصولات مشابه
حراج!
حراج!
معرفی کامل درایور مدلTB6600
این محصول چیست؟
درایور TB6600 یک ماژول کنترلی قدرتمند برای راه‌اندازی و کنترل استپ موتورهای دو فاز و چهار فاز است. این درایور به‌طور خاص برای کاربردهای صنعتی طراحی شده و در سیستم‌های کنترل عددی (مانند CNC)، دستگاه‌های لیزر، پرینترهای سه‌بعدی، رباتیک، و سایر پروژه‌هایی که نیاز به حرکت دقیق و مرحله‌ای موتور دارند، استفاده می‌شود.
TB6600 یک درایور موتور است که با استفاده از تکنولوژی میکروپله (Microstepping) امکان حرکت نرم، بی‌صدا و بسیار دقیق استپ موتورها را فراهم می‌سازد. این درایور دارای چیپ قدرتمند داخلی از نوع Toshiba است که توانایی تأمین جریان تا 4 آمپر را دارد و ولتاژ کاری آن بین 9 تا 42 ولت DC است. با تنظیم دیپ‌سوئیچ‌های موجود روی بدنه، می‌توان میزان جریان و نوع گام‌های حرکتی (پله‌ها) را کنترل کرد.

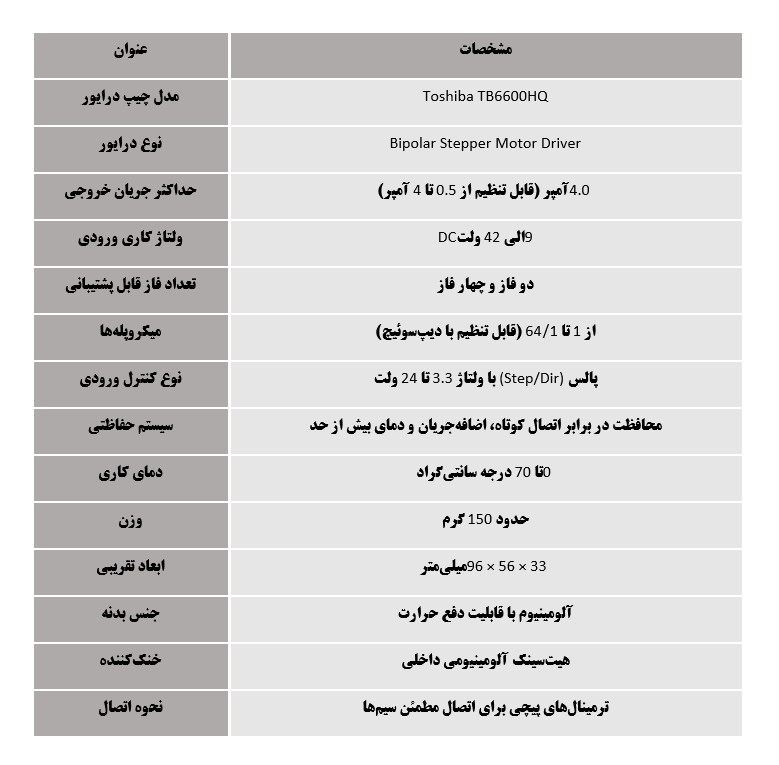

مشخصات فنی مهندسی درایور TB6600
درایور TB6600 یکی از پرکاربردترین و پرفروش‌ترین درایورهای کنترل موتور پله‌ای (Stepper Motor) در صنعت اتوماسیون و ماشین‌آلات CNC است. این درایور مبتنی بر چیپ قدرتمند TB6600HQ ساخت شرکت Toshiba طراحی شده و با قابلیت پشتیبانی از موتورهای دو فاز و چهار سیمه، توانایی ارائه جریان خروجی تا ۴ آمپر را داراست. همین ویژگی آن را به گزینه‌ای مطمئن برای راه‌اندازی موتورهای استپر با توان متوسط و بالا تبدیل کرده است.
TB6600 با داشتن ورودی‌هایی با سازگاری گسترده (۳.۳ تا ۲۴ ولت) به‌راحتی با انواع کنترلرها مانند Arduino، Raspberry Pi، PLC و بردهای صنعتی سازگار است. همچنین قابلیت تنظیم میکروپله تا نسبت ۱/۶۴ به کاربران اجازه می‌دهد تا حرکات نرم، دقیق و بدون لرزش را در پروژه‌های مختلف تجربه کنند؛ این مزیت به‌ویژه در دستگاه‌های حکاکی لیزری، چاپگرهای سه‌بعدی، پرینترهای صنعتی و ماشین‌آلات برش CNC اهمیت بالایی دارد.

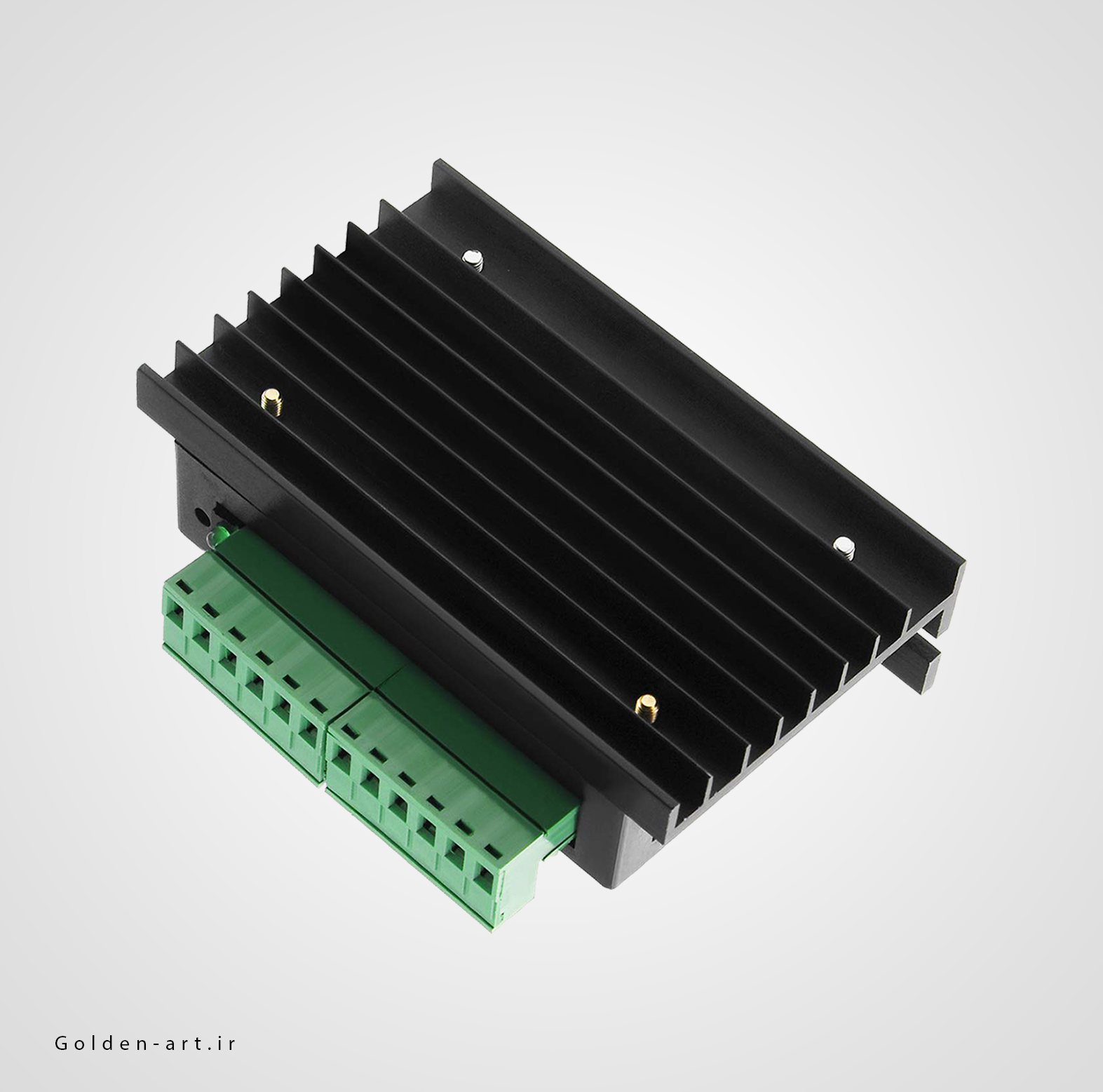

استفاده از بدنه‌ی آلومینیومی با طراحی مناسب جهت دفع حرارت، به همراه سیستم‌های محافظتی در برابر دمای بالا، اتصال کوتاه و اضافه‌جریان، دوام و پایداری عملکرد این درایور را در محیط‌های صنعتی تضمین می‌کند.
در مجموع، درایور TB6600 یک راه‌حل ایده‌آل برای کنترل دقیق، ایمن و مطمئن موتورهای استپر در پروژه‌هایی است که به دقت حرکتی بالا، بارگذاری پیوسته و عمر طولانی نیاز دارند.
کاربردهای تخصصی درایور TB6600
محصول مناسب چه کسانی است؟
درایور TB6600 به‌واسطه عملکرد دقیق، قابلیت تنظیم جریان خروجی، و تطبیق‌پذیری بالا، برای طیف گسترده‌ای از کاربران و فعالان حوزه کنترل حرکت و اتوماسیون صنعتی مناسب است. این محصول به‌طور خاص به گروه‌های زیر توصیه می‌شود:
سازندگان و توسعه‌دهندگان دستگاه‌های CNC و حکاکی لیزری
افرادی که در حال ساخت یا ارتقاء دستگاه‌های CNC (مانند حکاکی، برش یا فرز) هستند و نیاز به کنترل دقیق محورها دارند.توسعه‌دهندگان سیستم‌های رباتیک و اتوماسیون صنعتی
مهندسان و طراحان سیستم‌های اتوماتیک مانند بازوهای رباتیک، نوارهای نقاله، خطوط تولید هوشمند و تجهیزات پزشکی خودکار.علاقه‌مندان به پروژه‌های DIY و مهندسی ساخت
دانشجویان، پژوهشگران و علاقه‌مندان به رباتیک، پرینتر سه‌بعدی و پروژه‌های آردوینو یا Raspberry Pi که به کنترل حرکتی دقیق نیاز دارند.شرکت‌های فعال در حوزه تولید و بسته‌بندی صنعتی
برای استفاده در دستگاه‌های دارای مکانیزم حرکتی مانند سیستم‌های برچسب‌زنی، بسته‌بندی، تغذیه خط و بازوهای مکانیزه.مراکز آموزشی و تحقیقاتی
آزمایشگاه‌های مهندسی برق، مکانیک، مکاترونیک و رباتیک برای آموزش و ساخت سیستم‌های کنترل حرکت.
درایور TB6600 انتخابی کاربردی، مقرون‌به‌صرفه و قابل‌اعتماد برای هر کسی است که به دنبال کنترل موتور استپ با دقت و دوام بالا در پروژه‌های صنعتی یا تحقیقاتی است.
درایور مدل TB6600 با چه محصولاتی در رتباط است؟
درایور مدل TB6600 به عنوان یک درایور قدرتمند برای کنترل موتورهای پله‌ای، در ترکیب با مجموعه‌ای از تجهیزات و قطعات مکمل عملکرد بهینه‌ای ارائه می‌دهد. این مکمل‌ها در دو دسته تقسیم می‌شوند:
محصولات مکمل درایور TB6600
موتور استپر (Stepper Motor)
رایج‌ترین مکمل برای درایور TB6600.
معمولاً موتورهای دو فاز یا چهار فاز با جریان کاری تا 4 آمپر.
برندهای پرکاربرد: NEMA 17، NEMA 23، NEMA 34.
منبع تغذیه (Power Supply)
ولتاژ مناسب برای TB6600 معمولاً 12 تا 36 ولت DC است.
برای کارایی بهتر، استفاده از منبع تغذیه 24V با آمپراژ مناسب توصیه می‌شود.
برد کنترلر (مثل آردوینو، CNC Shield، Mach3 Board)
برای ارسال پالس‌های فرمان (Pulse/Direction) به درایور.
آردوینو برای پروژه‌های DIY و آموزشی، و برد Mach3 برای ماشین‌های صنعتی.
برد رابط USB به TTL یا RS485
برای اتصال درایور به کامپیوتر یا سیستم کنترل مرکزی.
فن یا سیستم خنک‌کننده
درایور در بار کاری بالا گرم می‌شود؛ نصب فن باعث پایداری عملکرد طولانی‌مدت می‌شود.
سنسورها و سوییچ‌های محدودکننده (Limit Switch)
برای تعیین حدود حرکت محور و جلوگیری از برخورد مکانیکی.
درایور TB6600 مکمل چه محصولاتی است؟
دستگاه CNC
مکمل برای محورهای حرکتی دستگاه‌های حکاکی، برش چوب، لیزر، یا فرز CNC.
پرینتر سه‌بعدی
برای کنترل دقیق محورهای X، Y و Z.
دستگاه برش لیزر رومیزی
جهت کنترل حرکت هد لیزر.
ربات‌های صنعتی کوچک
برای کنترل مفاصل و بازوهای حرکتی.
سیستم‌های اتوماسیون خانگی و صنعتی
درایورهایی مانند TB6600 می‌توانند نقش مهمی در کنترل درها، نوار نقاله، و تجهیزات مکانیکی اتوماتیک ایفا کنند.
در نتیجه، TB6600 یک قطعه کلیدی در سیستم‌های کنترل حرکت است و برای عملکرد صحیح و کامل، نیازمند استفاده در کنار مجموعه‌ای از تجهیزات مکمل دقیق، هماهنگ و استاندارد می‌باشد.
نکته فنی مهم درباره درایور TB6600
تنظیم دقیق جریان خروجی (Current Limit) بسیار حیاتی است.
اگر جریان خروجی درایور بالاتر از جریان نامی موتور تنظیم شود، احتمال داغ شدن بیش از حد موتور، کاهش عمر مفید آن یا حتی سوختن سیم‌پیچ‌ها وجود دارد.
در مقابل، اگر جریان خروجی کمتر از حد نیاز باشد، موتور گشتاور کافی تولید نمی‌کند و در نتیجه پله‌ها را از دست می‌دهد (Skip Step) یا دقت حرکتی کاهش می‌یابد.
پیشنهاد فنی:

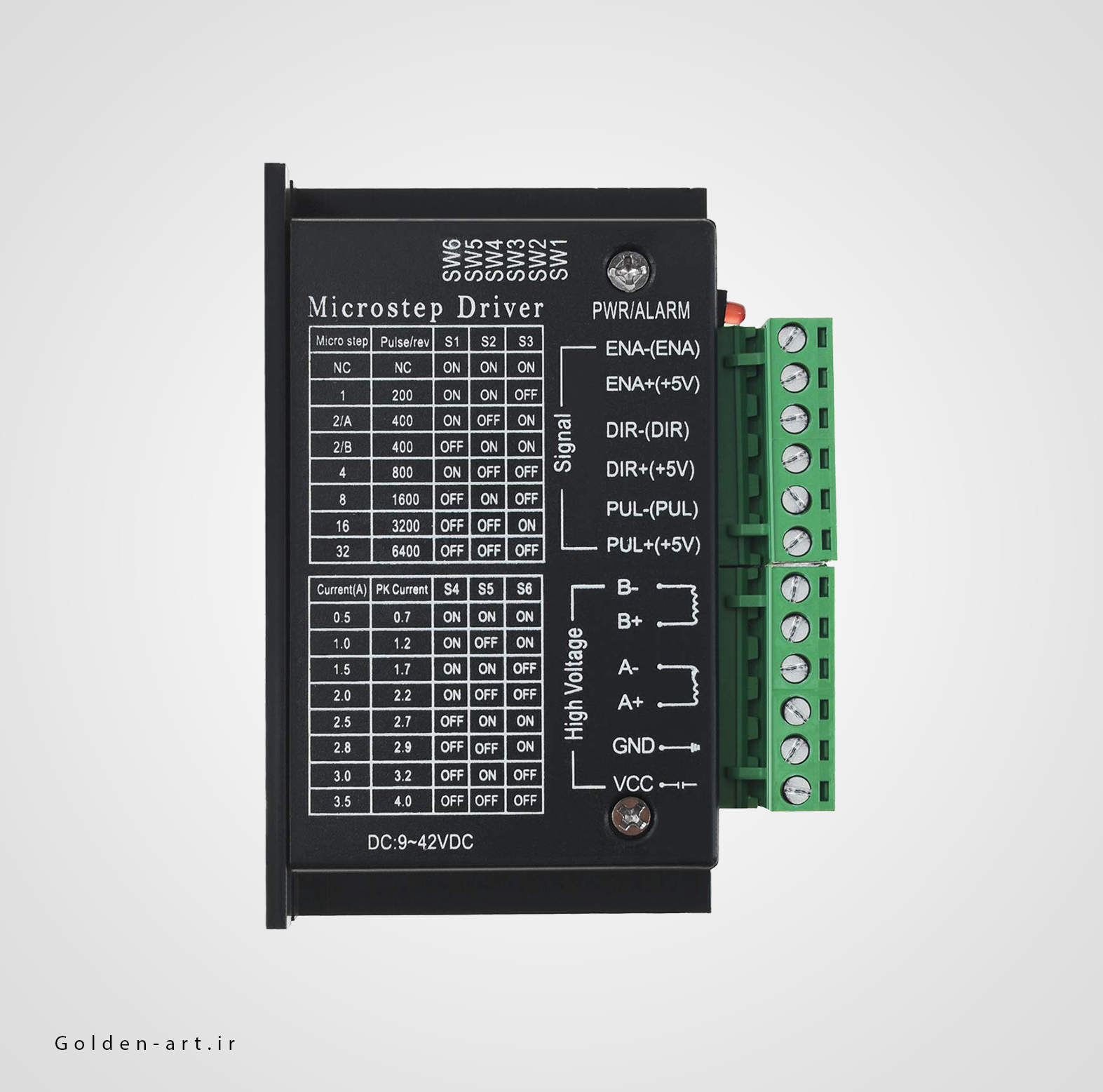

قبل از راه‌اندازی، حتماً با توجه به مشخصات موتور استپر خود، DIP سوئیچ‌های روی درایور TB6600 را بر اساس جدول راهنمای کارخانه‌ای تنظیم کنی
دلایل ارزش خرید درایور مدل TB6600:
قیمت مناسب در برابر عملکرد قابل‌اعتماد:
این درایور با وجود کیفیت ساخت خوب و قابلیت‌های فنی قابل قبول، قیمت بسیار اقتصادی‌تری نسبت به بسیاری از درایورهای مشابه دارد.سازگاری با طیف وسیعی از استپر موتورها:
TB6600 قابلیت کنترل استپر موتورهای دو فاز و چهار سیم را دارد و با اکثر کنترلرهای CNC، آردوینو، PLC و سایر سیستم‌های فرمان‌دهی سازگار است.توان خروجی بالا:
با جریان خروجی تا 4 آمپر، توانایی راه‌اندازی موتورهایی با گشتاور نسبتاً بالا را دارد، که آن را برای بسیاری از پروژه‌های صنعتی و نیمه‌صنعتی ایده‌آل می‌کند.پایداری و عملکرد دقیق:
پشتیبانی از میکرو‌استپینگ (Microstepping) تا 1/64 باعث حرکت نرم‌تر و دقیق‌تر موتور می‌شود، که در پروژه‌های نیازمند دقت بالا بسیار مهم است.نصب و استفاده آسان:
طراحی ساده، به همراه ترمینال‌های پیچی و DIP سوئیچ‌های تنظیمات جریان و میکرواستپ، راه‌اندازی و عیب‌یابی را ساده می‌کند، حتی برای کاربران نیمه‌حرفه‌ای.ایمنی داخلی مناسب:
دارای حفاظت در برابر اتصال کوتاه، گرمای بیش از حد، و اضافه‌جریان است که موجب افزایش طول عمر دستگاه و موتور می‌شود.
درایور TB6600 ترکیبی از کارایی، تطبیق‌پذیری، دقت و قیمت مناسب را ارائه می‌دهد و انتخابی مطمئن برای فعالان حوزه CNC، پرینترهای سه‌بعدی، ماشین‌های برش لیزری و پروژه‌های رباتیک است.
درایور TB6600 چیست؟
درایور TB6600 قطعه‌ای الکترونیکی است که به شما کمک می‌کند موتورهای پله‌ای (استپر موتور) را به راحتی کنترل کنید؛ مثلاً در دستگاه CNC، برش لیزری یا پرینتر سه‌بعدی.
آیا این درایور با آردوینو یا PLC کار می‌کند؟
بله، این درایور کاملاً با آردوینو، رزبری پای، و PLC سازگار است و به راحتی می‌توان آن را به این کنترلرها متصل کرد.
چه نوع موتورهایی با TB6600 کار می‌کنند؟
برای استپر موتورهای دو فاز یا چهار سیم طراحی شده و معمولاً موتورهایی با جریان زیر 4 آمپر را پشتیبانی می‌کند.
تنظیمات آن سخت است؟
نه، تنظیمات بسیار آسان است. با چند کلید کوچک (DIP Switch) روی بدنه دستگاه میتوانید جریان و دقت حرکت را تنظیم کنید.
آیا نیاز به خنک‌کننده دارد؟
اگر پروژه‌تان سنگین است یا از جریان بالا استفاده می‌کنید، پیشنهاد می‌شود برای افزایش طول عمر دستگاه، یک هیت‌سینک یا فن کوچک به آن اضافه کنید.
برای پروژه‌های خانگی هم مناسب است؟
بله، این درایور بسیار محبوب در بین سازندگان و علاقه‌مندان به ساخت دستگاه‌های خانگی و DIY است.
اگر دستگاهم روشن نشد، چطور مشکل را پیدا کنم؟
بررسی کنید:
اتصالات درست باشند.
منبع تغذیه مناسب باشد (حدود 9 تا 42 ولت).
سیم‌بندی موتور درست باشد.
جریان مناسب انتخاب شده باشد.
