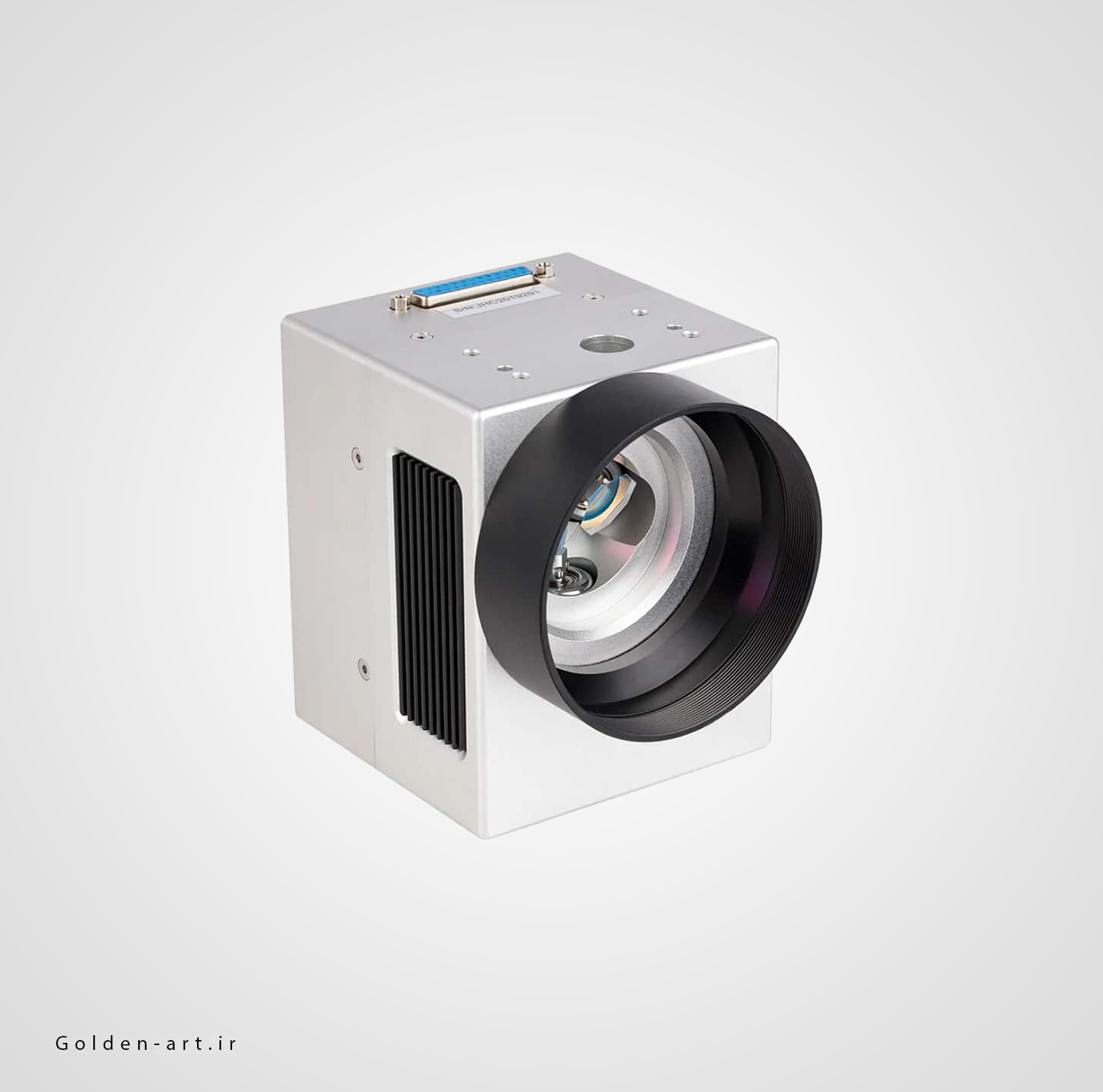

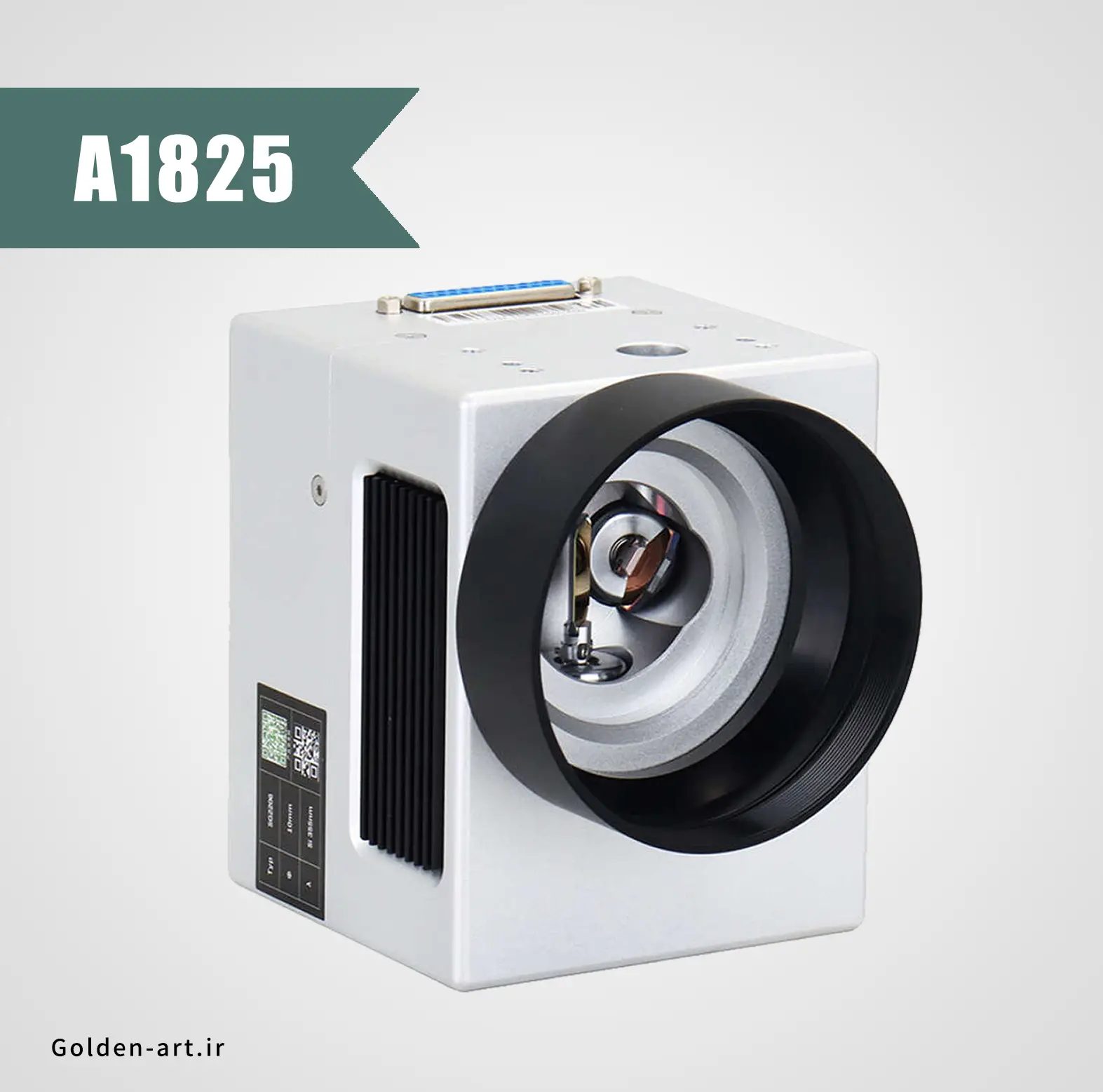

اسکنر گالوو تک مدل A1825

GalvoTech Scanner Model A1825

  • مناسب برای دستگاه‌های لیزر فایبر با طول موج 1064 نانومتر

  • سرعت مارک‌زنی بالا تا 7000 میلی‌متر بر ثانیه

  • وزن مناسب و طراحی صنعتی (۳ کیلوگرم)

  • عملکرد دقیق و پایدار در پروژه‌های حکاکی و برش

  • سازگار با نرم‌افزار EZCAD و لنزهای F-Theta

  • انتخابی حرفه‌ای برای تولیدکنندگان دقیق‌کار

در انبار موجود نمی باشد

  • محصول اورجینال این محصول اصل می باشد.
شناسه محصول: 28
قیمت نهایی:ناموجود
ناموجود

معرفی کامل اسکنر گالوو تک مدل A1825

این محصول چیست و چه کاربردی دارد؟

اسکنر گالوو تک مدل A1825 یک دستگاه دقیق و پیشرفته برای هدایت و کنترل پرتو لیزر فایبر است که در فرآیندهای حکاکی، علامت‌گذاری و برش با سرعت و دقت بالا کاربرد دارد. این اسکنر با استفاده از آینه‌های متحرک و سیستم‌های الکترومکانیکی، مسیر پرتو لیزر را به سرعت و با دقت بسیار بالا تنظیم می‌کند تا عملیات لیزر روی قطعات مختلف به بهترین شکل انجام شود.



کاربردهای اصلی این محصول شامل:

  • حکاکی دقیق روی فلزات و مواد سخت

  • علامت‌گذاری سریع و با کیفیت بالا در خطوط تولید صنعتی

  • برش لیزری با دقت بالا در صنایع مختلف مانند خودروسازی، الکترونیک و تبلیغات

  • استفاده در دستگاه‌های لیزر فایبر جهت افزایش سرعت و کیفیت فرآیندهای برش و حکاکی



این اسکنر به‌عنوان قلب تپنده سیستم‌های لیزر فایبر، نقش کلیدی در بهبود عملکرد دستگاه‌های لیزر ایفا می‌کند و برای کاربرانی که به دقت و سرعت بالا نیاز دارند، انتخابی ایده‌آل است.

مشخصات فنی مهندسی اسکنر گالوو تک مدل A1825

اسکنر گالوو تک مدل A1825 یکی از پیشرفته‌ترین اسکنرهای گالوو طراحی شده برای سیستم‌های لیزر فایبر است که با بهره‌گیری از فناوری‌های نوین اپتیکی و الکترومکانیکی، دقت، سرعت و پایداری بی‌نظیری را در فرآیندهای حکاکی و برش لیزری ارائه می‌دهد. در ادامه مشخصات دقیق و مهندسی این محصول را بررسی می‌کنیم:



۱. نوع و ساختار اسکنر

  • اسکنر از نوع گالوو دو محوره (Dual-Axis Galvo Scanner) است که امکان حرکت دقیق و سریع پرتو لیزر در محورهای X و Y را فراهم می‌کند.

  • آینه‌های اسکنر به صورت الکترومکانیکی توسط موتورهای گالوو کنترل می‌شوند که باعث افزایش دقت و کاهش زمان پاسخ‌دهی می‌شود.

  • بدنه دستگاه از آلومینیوم آنودایز شده ساخته شده که ضمن سبکی، مقاومت بالایی در برابر خوردگی و سایش دارد.



۲. ابعاد و وزن

  • وزن کلی اسکنر حدود 3 کیلوگرم است که باعث سهولت نصب و جابجایی می‌شود.

  • ابعاد آینه‌های اسکن 18 میلی‌متر است که تعادل مناسبی بین دقت و وسعت پوشش اسکن ایجاد می‌کند.



۳. دقت و سرعت عملکرد

  • سرعت علامت‌گذاری در این مدل تا 7000 میلی‌متر بر ثانیه می‌رسد که یکی از سریع‌ترین سرعت‌ها در رده اسکنرهای گالوو صنعتی است.

  • دقت موقعیت‌یابی کمتر از ±0.005 میلی‌متر است که امکان حکاکی‌های بسیار دقیق و جزئیات ریز را فراهم می‌آورد.

  • زمان پاسخ‌دهی آینه‌ها کمتر از 1 میلی‌ثانیه است که تضمین‌کننده اجرای روان و سریع دستورات نرم‌افزاری است.



۴. مشخصات اپتیکی

  • این اسکنر مخصوص لیزرهای فایبر با طول موج 1064 نانومتر طراحی شده است.

  • زاویه اسکن معمولاً ±14 درجه است که گستره وسیعی از حرکت پرتو را پوشش می‌دهد و قابلیت تنظیم دارد.

  • کیفیت سطح آینه‌ها و پوشش اپتیکی آنها به گونه‌ای است که حداقل بازتاب و تلفات انرژی را در مسیر پرتو لیزر ایجاد می‌کند.



۵. مشخصات الکتریکی و کنترل

  • ولتاژ ورودی 24 ولت DC با جریان ثابت برای عملکرد پایدار و بدون نوسان سیستم.

  • کنترل دقیق موتورهای گالوو توسط مدارات الکترونیکی پیشرفته و سازگاری کامل با نرم‌افزارهای رایج مانند EZCAD.

  • نوع اتصال از طریق کابل فلت با کانکتورهای استاندارد صنعتی صورت می‌گیرد که امکان تعویض و تعمیر راحت را فراهم می‌کند.



۶. شرایط محیطی و خنک‌کنندگی

  • دمای عملیاتی استاندارد بین 15 تا 40 درجه سانتی‌گراد است تا دستگاه در شرایط بهینه کار کند.

  • سیستم خنک‌کننده هوا (Air Cooling) به حفظ دمای مناسب قطعات داخلی و جلوگیری از گرمای بیش از حد کمک می‌کند.

  • درجه حفاظت (IP Rating) معمولاً IP40 یا بالاتر است که از ورود گرد و غبار و عوامل محیطی به داخل دستگاه جلوگیری می‌کند.



۷. سازگاری و کاربرد

  • این مدل به طور کامل با انواع دستگاه‌های لیزر فایبر و نرم‌افزارهای کنترل لیزر صنعتی سازگار است.

  • طراحی مدرن و مهندسی شده امکان نصب آسان بر روی انواع دستگاه‌ها را می‌دهد و عملکرد بهینه را تضمین می‌کند.

کاربرد تخصصی اسکنر گالوو تک مدل A1825

اسکنر گالوو تک مدل A1825 نقش کلیدی و اساسی در سیستم‌های لیزر فایبر ایفا می‌کند و به‌عنوان یکی از اجزای حیاتی در هدایت و کنترل پرتو لیزر، کاربردهای متعددی در صنایع و حوزه‌های مختلف دارد. این اسکنر با بهره‌مندی از سرعت بسیار بالا و دقت فوق‌العاده، امکان انجام عملیات لیزری پیچیده و با کیفیت را فراهم می‌کند که در ادامه مهم‌ترین کاربردهای تخصصی آن آورده شده است:



۱. حکاکی لیزری دقیق روی فلزات

  • استفاده در صنایع تولیدی و صنعتی جهت حکاکی دقیق لوگوها، شماره سریال‌ها، بارکدها و اطلاعات فنی روی انواع فلزات مانند استیل، آلومینیوم، تیتانیوم و سایر آلیاژها.

  • اجرای طرح‌های ظریف و پیچیده با کیفیت بالا و بدون آسیب به سطح قطعه.



۲. علامت‌گذاری و شماره‌گذاری سریع

  • کاربرد در خطوط تولید برای علامت‌گذاری قطعات به صورت سریع، یکنواخت و با دوام.

  • افزایش سرعت فرآیند تولید با حفظ کیفیت و دقت بسیار بالا.



۳. برش لیزری مواد حساس و دقیق

  • استفاده در برش مواد فلزی با دقت بالا و بدون ایجاد لبه‌های ناخوشایند یا سوختگی در اطراف برش.

  • کاربرد در صنایع خودرو، الکترونیک، ابزار دقیق و صنایع تبلیغاتی.



۴. بهبود کیفیت و بهره‌وری در دستگاه‌های لیزر فایبر

  • به دلیل سرعت و دقت بالای اسکنر، زمان انجام پروژه‌ها کاهش یافته و بهره‌وری دستگاه افزایش می‌یابد.

  • کاهش خطاهای موقعیت‌یابی و افزایش دوام و عمر قطعات بر اثر دقت در کنترل مسیر پرتو لیزر.



۵. استفاده در تجهیزات پزشکی و صنعت الکترونیک

  • حکاکی روی قطعات پزشکی و الکترونیکی که نیاز به دقت بسیار بالا و کیفیت عالی دارند.

  • امکان ایجاد نشانه‌های دائمی و واضح بدون آسیب به عملکرد قطعات.



۶. کاربردهای ویژه در تحقیق و توسعه

  • استفاده در آزمایشگاه‌ها و مراکز تحقیقاتی جهت انجام آزمایش‌ها و توسعه فناوری‌های جدید لیزری با نیاز به کنترل دقیق و سریع پرتو.

محصول مناسب چه کسانی است؟

اسکنر گالوو تک مدل A1825 یک محصول حرفه‌ای و صنعتی است که برای گروه‌های خاصی از کاربران و مشاغل طراحی شده است. این اسکنر به‌ویژه برای افرادی مناسب است که نیازمند دقت بالا، سرعت زیاد و عملکرد پایدار در عملیات لیزری هستند. از جمله مخاطبان اصلی این محصول می‌توان به موارد زیر اشاره کرد:



۱. تولیدکنندگان و اپراتورهای دستگاه لیزر فایبر

افرادی که با دستگاه‌های لیزر فایبر برای حکاکی، علامت‌گذاری و برش کار می‌کنند و به‌دنبال جایگزینی مطمئن، سریع و با کیفیت برای اسکنرهای پیش‌فرض خود هستند.



۲. شرکت‌های صنعتی و خطوط تولید انبوه

کارخانجاتی که در صنایع خودرو، الکترونیک، قطعه‌سازی، فلزکاری و تجهیزات پزشکی فعال هستند و نیاز به عملکرد پیوسته و دقیق در فرآیندهای حکاکی و مارک‌زنی لیزری دارند.



۳. مهندسان و تکنسین‌های تعمیر و ارتقاء دستگاه لیزر

متخصصانی که به نصب، پشتیبانی فنی یا ارتقاء دستگاه‌های لیزر مشغول‌اند و نیاز به قطعه‌ای قابل‌اعتماد و دقیق برای جایگزینی یا بهبود عملکرد سیستم دارند.



۴. مراکز تحقیقاتی و آزمایشگاهی

آزمایشگاه‌ها و مراکز تحقیق و توسعه (R&D) که در حوزه‌های فیزیک، فوتونیک یا فناوری لیزر فعال هستند و نیاز به اسکنری دارند که نتایج دقیق و قابل تکرار ارائه دهد.



۵. مراکز آموزشی و فنی‌حرفه‌ای

مراکزی که دوره‌های آموزش حکاکی و برش لیزری برگزار می‌کنند و به تجهیزات دقیق و با دوام برای آموزش عملی هنرجویان نیاز دارند.

مرتبط با چه محصولاتی است؟

اسکنر گالوو تک مدل A1825 به‌عنوان یکی از اجزای حیاتی در سیستم‌های حکاکی و برش لیزری فایبر، با مجموعه‌ای از قطعات و تجهیزات دیگر در این حوزه همخوانی و هماهنگی کامل دارد. عملکرد بهینه و بهره‌برداری کامل از قابلیت‌های این اسکنر، مستلزم استفاده هم‌زمان یا ترکیبی با تجهیزات زیر است:



۱. سورس لیزر فایبر (Fiber Laser Source)

مهم‌ترین بخش تأمین انرژی لیزر که باید با طول موج 1064 نانومتر سازگار باشد. برندهایی مانند Raycus، MAX و JPT بیشترین سازگاری را با این اسکنر دارند.



۲. لنز F-Theta (لنز متمرکزکننده پرتو)

جهت متمرکز ساختن پرتو لیزر روی سطح کار. این اسکنر معمولاً با لنزهایی با فاصله کانونی‌های متنوع مانند 110، 160 یا 210 میلی‌متر مورد استفاده قرار می‌گیرد، بسته به نوع و ابعاد کار.



۳. کنترلر و نرم‌افزار EZCAD

برای کنترل عملکرد دقیق آینه‌ها و اجرای طرح‌های گرافیکی. اسکنر A1825 کاملاً با برد کنترل BJJCZ و نرم‌افزار EZCAD 2 یا EZCAD 3 سازگار است.



۴. منبع تغذیه صنعتی 24V

برای تأمین برق پایدار و مطمئن موردنیاز اسکنر و موتورهای داخلی آن.



۵. بدنه دستگاه لیزر فایبر و ساختار مکانیکی

شاسی یا محفظه‌ای که اسکنر بر روی آن نصب می‌شود، باید از نظر ابعاد و استحکام با وزن و اندازه اسکنر هماهنگ باشد.



۶. کاور محافظ نوری و تهویه

جهت محافظت از اجزای نوری و جلوگیری از ورود گرد و غبار و افزایش طول عمر دستگاه.

نکته فنی مهم و تخصصی

یکی از ویژگی‌های فنی بسیار مهم در اسکنر گالوو تک مدل A1825، استفاده از موتورهای گالوو با درایور دیجیتال با دقت موقعیت‌یابی بالا است. این موتورهای پیشرفته، امکان کنترل بسیار دقیق زاویه انحراف پرتو لیزر را فراهم می‌کنند که مستقیماً بر کیفیت، سرعت و وضوح حکاکی تأثیر می‌گذارد.



در این اسکنر از سیستم‌های feedback control پیشرفته استفاده شده است؛ به‌این‌صورت که زاویه حرکت آینه‌ها دائماً توسط سنسورها بررسی شده و اطلاعات به درایور ارسال می‌شود تا در هر لحظه، کوچک‌ترین خطا اصلاح گردد. این فرآیند باعث می‌شود تا در سرعت‌های بالا (تا 7000 میلی‌متر بر ثانیه) نیز دقت حکاکی حفظ شود و پرتو لیزر دقیقاً بر نقطه تعیین‌شده برخورد کند.



این سطح از کنترل دقیق موقعیت و حرکت آینه‌ها، امکان اجرای طرح‌های گرافیکی پیچیده، متون ریز و الگوهای ظریف را با بالاترین کیفیت و بدون اعوجاج فراهم می‌کند. همچنین از بروز مشکلاتی مانند لرزش خطوط، کشیدگی تصاویر یا عدم تطابق مسیر در حکاکی‌های چندمرحله‌ای جلوگیری می‌نماید.

چرا اسکنر گالوو تک مدل A1825 ارزش خرید دارد؟

  • ترکیب بی‌نقص سرعت، دقت و دوام

اسکنر گالوو تک مدل A1825 با سرعت علامت‌گذاری بالا (تا ۷۰۰۰ میلی‌متر بر ثانیه) و دقت حرکتی عالی، عملکردی فراتر از انتظار ارائه می‌دهد. این ویژگی‌ها باعث می‌شود عملیات حکاکی و مارک‌زنی با کیفیت بالا و در کوتاه‌ترین زمان ممکن انجام شود.



  • موتور گالوو با سیستم فیدبک دقیق

وجود سیستم بازخورد هوشمند در موتورهای گالوو این مدل، دقت بی‌نظیر در کنترل پرتو لیزر را تضمین می‌کند و امکان اجرای طرح‌های ظریف و پیچیده را بدون کاهش کیفیت فراهم می‌سازد.



  • سازگاری کامل با اجزای استاندارد بازار

سازگار با نرم‌افزار EZCAD، انواع لنزهای F-Theta و سورس‌های معتبر لیزر فایبر، این محصول به‌راحتی در بسیاری از دستگاه‌ها قابل نصب و استفاده است و نیاز به تغییر ساختار یا تجهیزات جانبی ندارد.



  • ساختار مقاوم و صنعتی

با وزن ۳ کیلوگرم و بدنه‌ای مهندسی‌شده، این اسکنر برای استفاده در محیط‌های صنعتی طراحی شده و در برابر لرزش، گرد و غبار و شرایط کاری سنگین مقاومت بالایی دارد.



  • سرمایه‌گذاری مطمئن برای افزایش بهره‌وری

با توجه به کاهش چشم‌گیر خطاهای اپراتوری، افزایش سرعت تولید، و کاهش زمان توقف دستگاه، این اسکنر به‌طور مستقیم بر بهره‌وری نهایی تأثیر می‌گذارد و به‌عنوان یک ارتقاء حرفه‌ای، ارزش خرید بالایی دارد.

آیا این اسکنر با تمام دستگاه‌های لیزر فایبر موجود در بازار سازگار است؟

بله، اسکنر A1825 با اکثر دستگاه‌های لیزر فایبر که از نرم‌افزار EZCAD و سورس‌های استاندارد مانند Raycus، JPT و MAX استفاده می‌کنند، کاملاً سازگار است.

توصیه می‌شود نصب این اسکنر توسط تکنسین مجرب یا مهندس فنی انجام شود، اما در صورت داشتن دانش پایه در زمینه ساختار دستگاه‌های لیزر و نرم‌افزار EZCAD، راه‌اندازی آن نسبتاً ساده و قابل انجام است.

در صورت استفاده صحیح و نگهداری مناسب، اسکنر گالوو مدل A1825 می‌تواند تا بیش از ۲۰٬۰۰۰ ساعت کاری عملکرد دقیق و بدون افت کیفیت ارائه دهد.

بله، این اسکنر با انواع لنزهای F-Theta در فاصله‌های کانونی مختلف مانند 110، 160، 210 و 300 میلی‌متر قابل استفاده است. انتخاب لنز بستگی به ابعاد ناحیه کاری و نوع پروژه دارد.

 مدل A1825 از نظر سرعت، دقت، وزن و قابلیت اطمینان، یک گزینه میانی و متعادل محسوب می‌شود که برای کاربردهای صنعتی روزمره ایده‌آل است. مدل‌های بالاتر ممکن است سرعت بیشتر یا دقت فوق‌العاده‌تری داشته باشند، اما A1825 در نسبت عملکرد به قیمت، بسیار مقرون‌به‌صرفه است.
