عمق فوکوس یا تحمل فوکوس چیست؟
عمق فوکوس یا تحمل فوکوس چیست؟
بررسی کلی

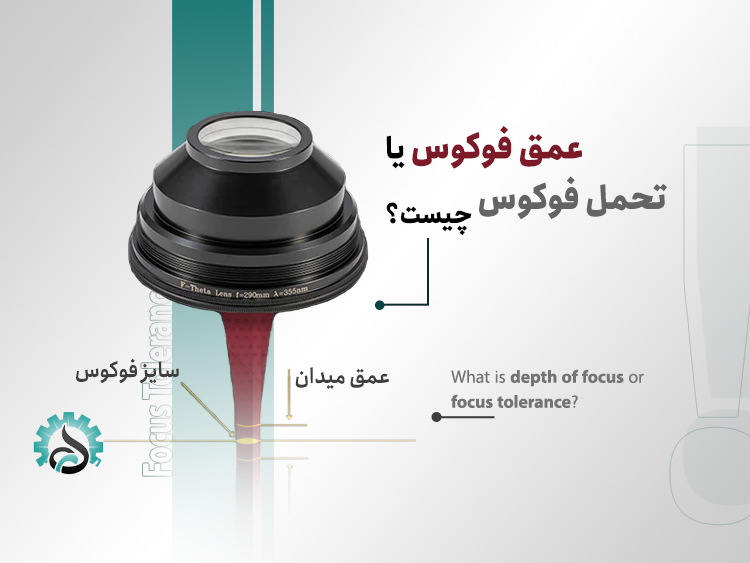

در سیستم‌های نوری و بویژه در فناوری لیزر، عمق فوکوس (Depth of Focus) یا تحمل فوکوس (Focus Tolerance) به محدوده‌ای از فاصله در امتداد محور نوری گفته می‌شود که در آن، پرتو لیزر می‌تواند بدون افت محسوس در کیفیت، عملیات حکاکی یا برش را انجام دهد. به‌عبارتی، اگر سطح قطعه کمی بالا یا پایین‌تر از نقطه دقیق فوکوس قرار گیرد، ولی هنوز در این محدوده باشد، کیفیت اثر لیزر قابل قبول باقی می‌ماند.

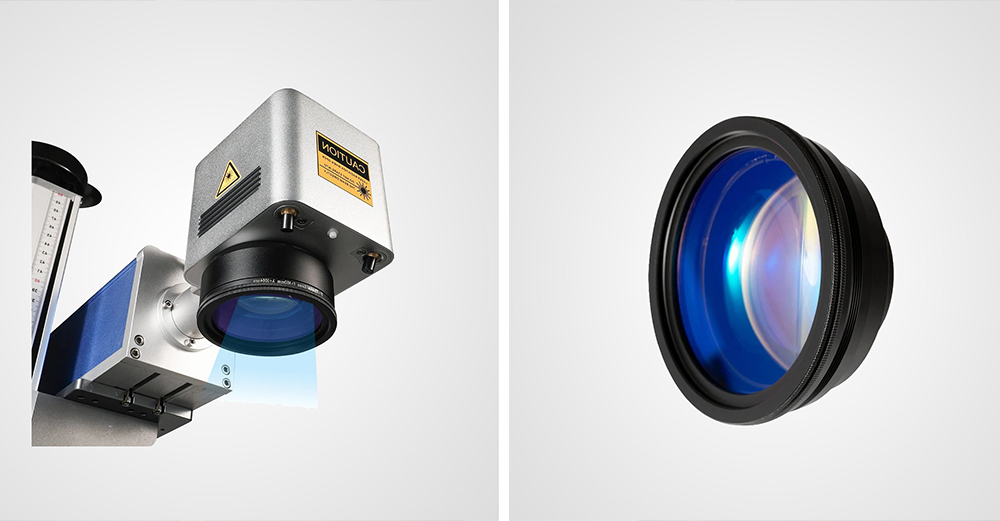

در عمل، این مفهوم به ویژه در هنگام استفاده از لنزهای F-theta اهمیت دارد، زیرا هرچه فاصله کانونی لنز بزرگ‌تر باشد، عمق فوکوس نیز بیشتر خواهد بود. این بدان معناست که:
می‌توان روی سطوحی با کمی انحنا یا ناهمواری کار کرد، بدون اینکه کیفیت خطوط حکاکی تحت تأثیر جدی قرار بگیرد.
اما همزمان، قطر نقطه فوکوس نیز بزرگ‌تر شده و در نتیجه، ضخامت خطوط حکاکی افزایش می‌یابد و چگالی انرژی کاهش پیدا می‌کند.
برای مثال، در لیزری با قطر پرتو ۷ میلی‌متر و کیفیت پرتو 1.3 M²، اگر از لنز با فاصله کانونی 100 میلی‌متر استفاده شود، عمق فوکوس حدود ۰.۱۶۵ میلی‌متر است. اما همین سیستم با لنز 420 میلی‌متری، عمق فوکوس حدود ۲.۹ میلی‌متر خواهد داشت؛ یعنی تحمل بیشتری نسبت به تغییر ارتفاع سطح دارد.
کاربرد عملی
لنز با عمق فوکوس کم (کانون کوتاه): مناسب برای قطعات مسطح و دقیق با خطوط بسیار ظریف.
لنز با عمق فوکوس زیاد (کانون بلند): مناسب برای قطعات بزرگ‌تر، سطوح خمیده یا دارای نوسان ارتفاع، با کیفیت کمتر اما یکنواخت‌تر.
تفاوت عمق فوکوس با عمق میدان (Depth of Field)
باید دقت کرد که عمق فوکوس با عمق میدان تفاوت دارد، هرچند که گاهی در مکالمات فنی به‌جای هم استفاده می‌شوند.
عمق فوکوس به محدوده‌ای در پشت لنز (در مسیر نوری سیستم اپتیکی) گفته می‌شود که در آن، پرتو خروجی هنوز در فوکوس قابل‌قبول باقی می‌ماند. این پارامتر برای تنظیم دقیق لنز و فاصله کانونی مهم است.
عمق میدان (DOF) معمولاً به فاصله‌ای در جلوی لنز (در سمت قطعه کار) اشاره دارد که در آن تصویر یا اثر لیزر وضوح کافی دارد.
در لیزرهای صنعتی، چون نقطه تمرکز نوری بسیار ریز است، تفاوت بین این دو مفهوم گاهی نادیده گرفته می‌شود. با این حال، برای تنظیم دقیق سیستم‌های با دقت بالا (مانند لیزرهای فایبر یا UV)، تمایز این دو اهمیت پیدا می‌کند.
پارامترهای مؤثر بر عمق فوکوس
چند فاکتور کلیدی بر عمق فوکوس اثر مستقیم دارند:
قطر پرتو ورودی به لنز: هرچه پرتو ورودی به لنز بزرگ‌تر باشد، نقطه فوکوس کوچکتر و عمق فوکوس کمتر می‌شود.
کیفیت پرتو لیزر (Beam Quality – M²): پرتوهایی با کیفیت بالا (M² نزدیک به 1) فوکوس دقیق‌تری دارند، اما عمق فوکوس محدودتری نیز دارند.
طول موج لیزر: لیزرهای با طول موج کوتاه‌تر (مثلاً UV یا سبز) فوکوس دقیق‌تری دارند ولی تحمل فوکوس کمتری هم دارند.
فاصله کانونی لنز: لنزهای بلندتر (مثلاً 420mm) عمق فوکوس بیشتری دارند، مناسب برای سطوح منحنی یا بزرگ.
چرا عمق فوکوس مهم است؟
در صنایع حکاکی، برش یا سوراخ‌کاری لیزری، اغلب سطح قطعه به‌طور کامل صاف نیست یا ممکن است قطعه کمی حرکت داشته باشد. اگر سیستم لیزر، عمق فوکوس کافی نداشته باشد، کیفیت خروجی به‌شدت افت می‌کند.
در مارکینگ روی قطعات استوانه‌ای، بدنه‌های خمیده یا صفحات موج‌دار، تنها با لنزهای دارای عمق فوکوس بیشتر می‌توان حکاکی یکنواخت داشت.
در پروژه‌هایی که نیاز به خطوط بسیار نازک و ظریف است (مانند حکاکی روی طلا یا مدارات چاپی PCB)، لنزهایی با عمق فوکوس کمتر ولی دقت بیشتر ترجیح داده می‌شوند.
راهنمای انتخاب F-theta لنز بر اساس عمق فوکوس
| نوع کاربرد | لنز مناسب | دلیل انتخاب |
|---|
| حکاکی روی فلز مسطح | فاصله کانونی کوتاه (100–210mm) | دقت بالا، خطوط نازک |
| مارکینگ روی بطری، لوله یا قطعات منحنی | فاصله کانونی بلند (330–420mm) | تحمل فوکوس بالا |
| قطعات با اختلاف سطح یا موج‌دار | لنز بلند + لیزر قوی | جلوگیری از افت کیفیت |
| کارهای دقیق با جزئیات زیاد | لنز کوتاه + پرتو با کیفیت بالا (M²≈1) | فوکوس تیز و دقیق |
چرا در سیستم‌های لیزری عمق فوکوس حیاتی است
در فناوری لیزر، بر خلاف تصور رایج، همیشه “تیز بودن فوکوس” به معنی بهتر بودن نیست. اگرچه فوکوس دقیق‌تر منجر به خطوط نازک‌تر می‌شود، اما در پروژه‌های صنعتی که قطعه‌ها ممکن است دارای تغییرات سطحی یا اعوجاج باشند، داشتن مقداری تحمل در فوکوس (Focus Tolerance) بسیار حیاتی است. این موضوع باعث می‌شود:
کیفیت خروجی ثابت بماند حتی اگر قطعه کمی بالا یا پایین باشد.
نیازی به تنظیم دائم فاصله فوکوس نباشد (افزایش بهره‌وری در خطوط تولید).
امکان حکاکی یکنواخت روی سطح‌های غیرمسطح فراهم شود.
مثال عملی از کاربرد عمق فوکوس
فرض کنید می‌خواهید روی بدنه‌ی یک بطری فلزی منحنی حکاکی انجام دهید. اگر از لنز با فاصله کانونی کوتاه (مثلاً 100 میلی‌متر) استفاده کنید، فقط یک نوار باریک از سطح دقیقاً در فوکوس قرار دارد و بقیه سطح با افت کیفیت مواجه خواهد شد.
اما اگر از لنز بلندتر (مثلاً 330 یا 420 میلی‌متر) استفاده شود، عمق فوکوس به‌اندازه‌ای زیاد می‌شود که کل ناحیه منحنی روی بطری در محدوده قابل‌قبول فوکوس قرار گیرد؛ بدون نیاز به حرکت یا تنظیم سیستم فوکوس.
نکات کاربردی در انتخاب لنز با توجه به عمق فوکوس
برای حکاکی روی سطح‌های صاف و دقیق (مانند صفحات فلزی):
لنز با فاصله کانونی کوتاه (100–210mm)
فوکوس بسیار دقیق
مناسب برای جزییات بالا (مارک‌های ریز، لوگوهای ظریف)
برای سطوح ناهموار، منحنی یا قطعات بلندتر:
لنز با فاصله کانونی بلند (254–420mm)
تحمل فوکوس بالا
مناسب برای تولید انبوه بدون تنظیم دائم فوکوس
برای قطعاتی با تنوع زیاد در ارتفاع (مثلاً قطعات ریخته‌گری):
لنز بلند + محور Z خودکار (Auto-focus system)
امکان جبران تغییرات ارتفاع در لحظه
تأثیر عمق فوکوس در کیفیت و انرژی لیزر
افزایش فاصله کانونی و عمق فوکوس اگرچه دامنه کاری را وسیع‌تر می‌کند، اما باعث می‌شود:
قطر نقطه فوکوس افزایش یابد → خط حکاکی پهن‌تر شود.
چگالی انرژی کاهش یابد → حکاکی کم‌عمق‌تر و کم‌رنگ‌تر شود.
برای حفظ عمق و کیفیت حکاکی، نیاز به لیزر با توان بالاتر باشد.
پس اگر سیستم لیزر شما توان بالایی ندارد، استفاده از لنز با عمق فوکوس زیاد ممکن است باعث بی‌اثر شدن حکاکی یا کیفیت پایین شود.
عمق فوکوس، تعادل بین دقت و تحمل
لنزهای کوتاه‌کانون مناسب برای دقت و ظرافت
لنزهای بلندکانون مناسب برای سطح‌های بزرگ‌تر، غیرمسطح یا تغییرپذیر
باید بین “ظرافت” و “تحمل انحراف سطحی” تعادل برقرار کرد
قدرت لیزر، شکل قطعه، مواد مورد استفاده و سرعت تولید هم باید در نظر گرفته شوند
نتیجه‌گیری
عمق فوکوس یک عامل تعیین‌کننده در کیفیت خروجی سیستم‌های لیزری است. انتخاب نادرست لنز، حتی با لیزر پرقدرت، می‌تواند منجر به کیفیت پایین، عدم یکنواختی در حکاکی، یا حتی عدم ایجاد اثر شود. برای همین توصیه می‌شود:
پیش از انتخاب لنز، نوع سطح، شکل قطعه، دقت مورد نیاز و توان لیزر بررسی شود.
در صورت نیاز به کار روی سطوح متنوع، چند لنز با فاصله کانونی مختلف داشته باشید.
عمق فوکوس را نه به‌عنوان تنها معیار، بلکه به‌عنوان یک فاکتور کلیدی در کنار سایر عوامل در نظر بگیرید.
